その二十二
レーサーKSR・2 エンジン フルチューンオーバーホール
@エンジン分解
Aクランクケース組立て
|
Aクランクケース組立て
|
|

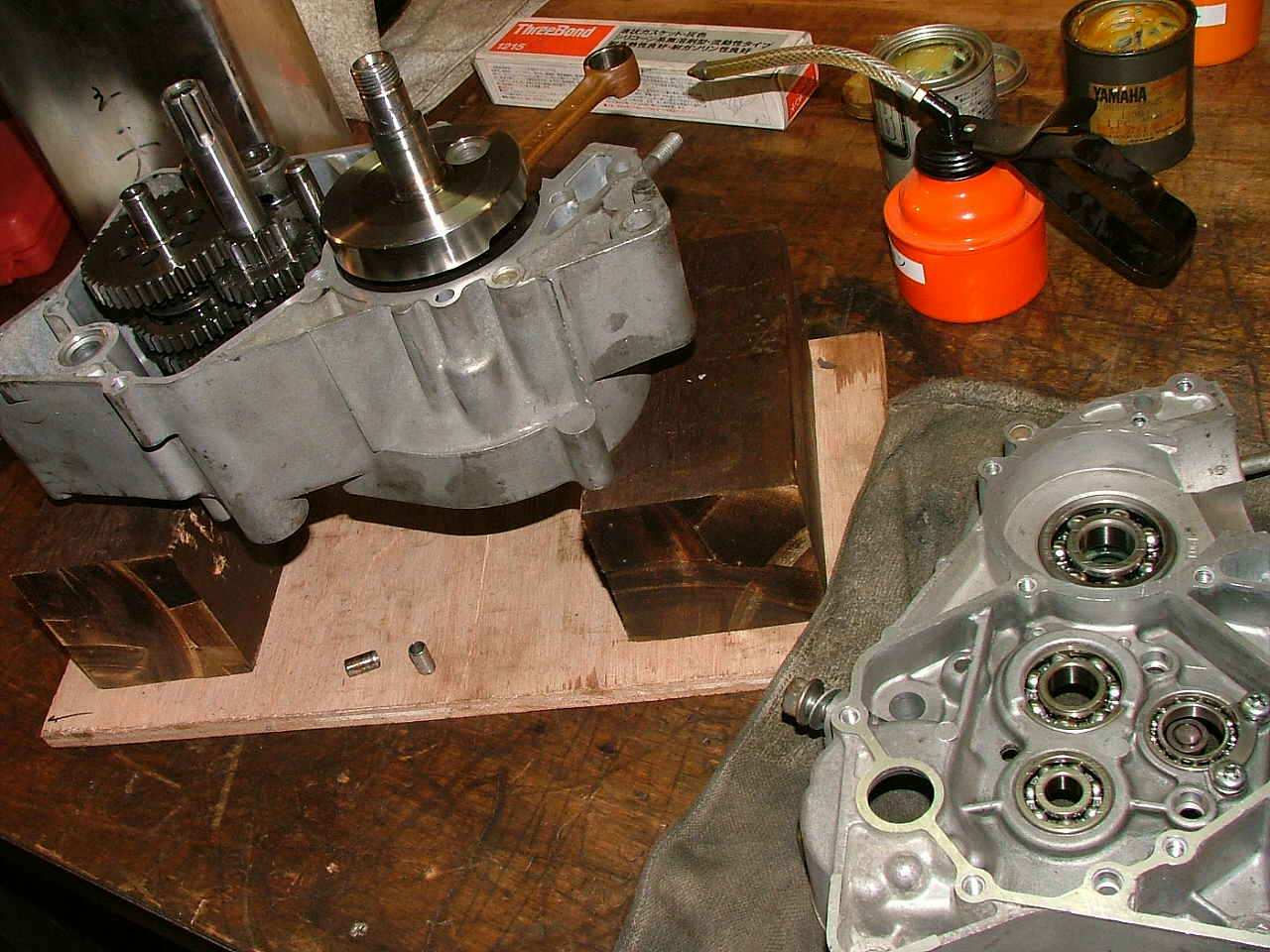

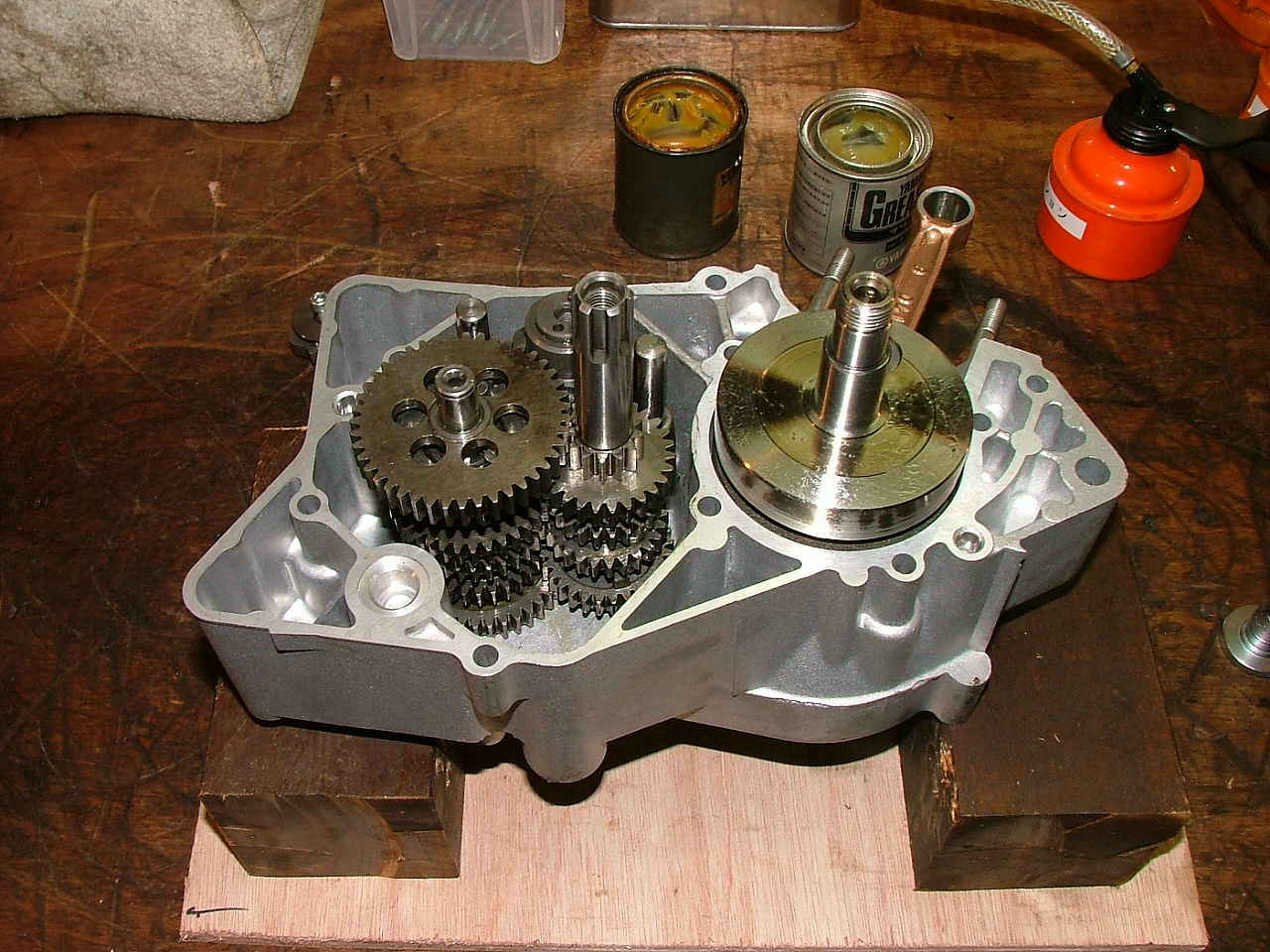

今回のフルオーバーホールは、2機のエンジンを行っています。メインエンジン&サブエンジンの2機です。この画像はメインエンジンで、クランクケース本体を交換します。 各部ベアリングも新品交換します。 クランクシャフトベアリングは当然‘精密ベアリング’です。
|
|
メインエンジンは、クランクシャフトも新品交換します。
|
|
新品クランクケース+新品クランクシャフト+新品精密ベアリング+馴染みの出ているミッション(当然不良箇所は有りません)にて、造っていきます。
|
|

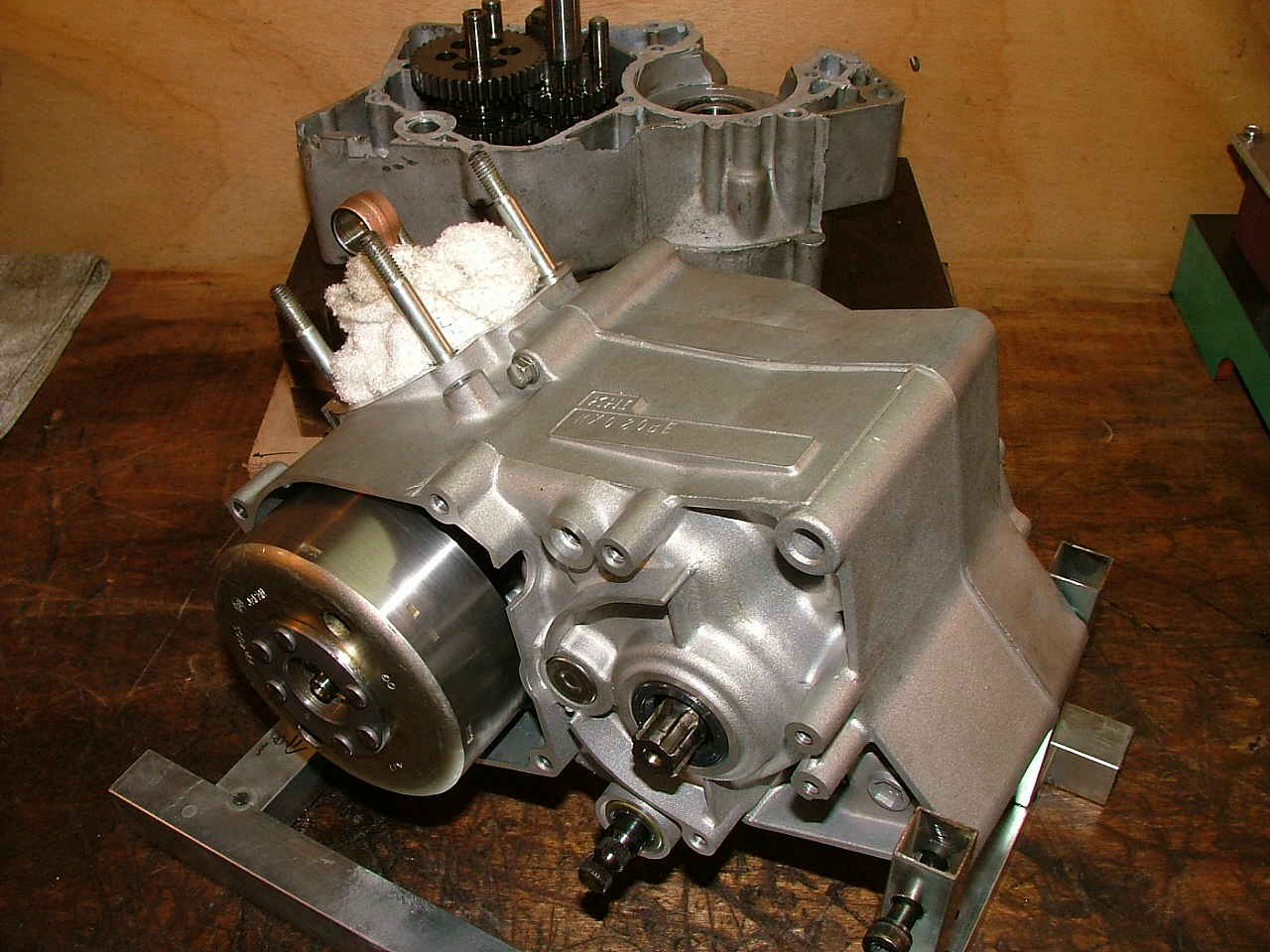

完了したメインエンジンの腰下です。
仮組みにてローターを付けていますが、このローターも軽量化をはかっています。 そしてこの後メインエンジンの腰上には・・・・ 今後の展開を御楽しみにして下さい。
|
|
サブエンジンも同時進行です。サブエンジンの組立ては、メインエンジン組立て後に残った部品の中で、最良の部品を使って組上げていきます。 但しベアリングだけは、メインエンジンと同じ用に新品(クランクシャフトベアリングは精密)を使います。
|
|

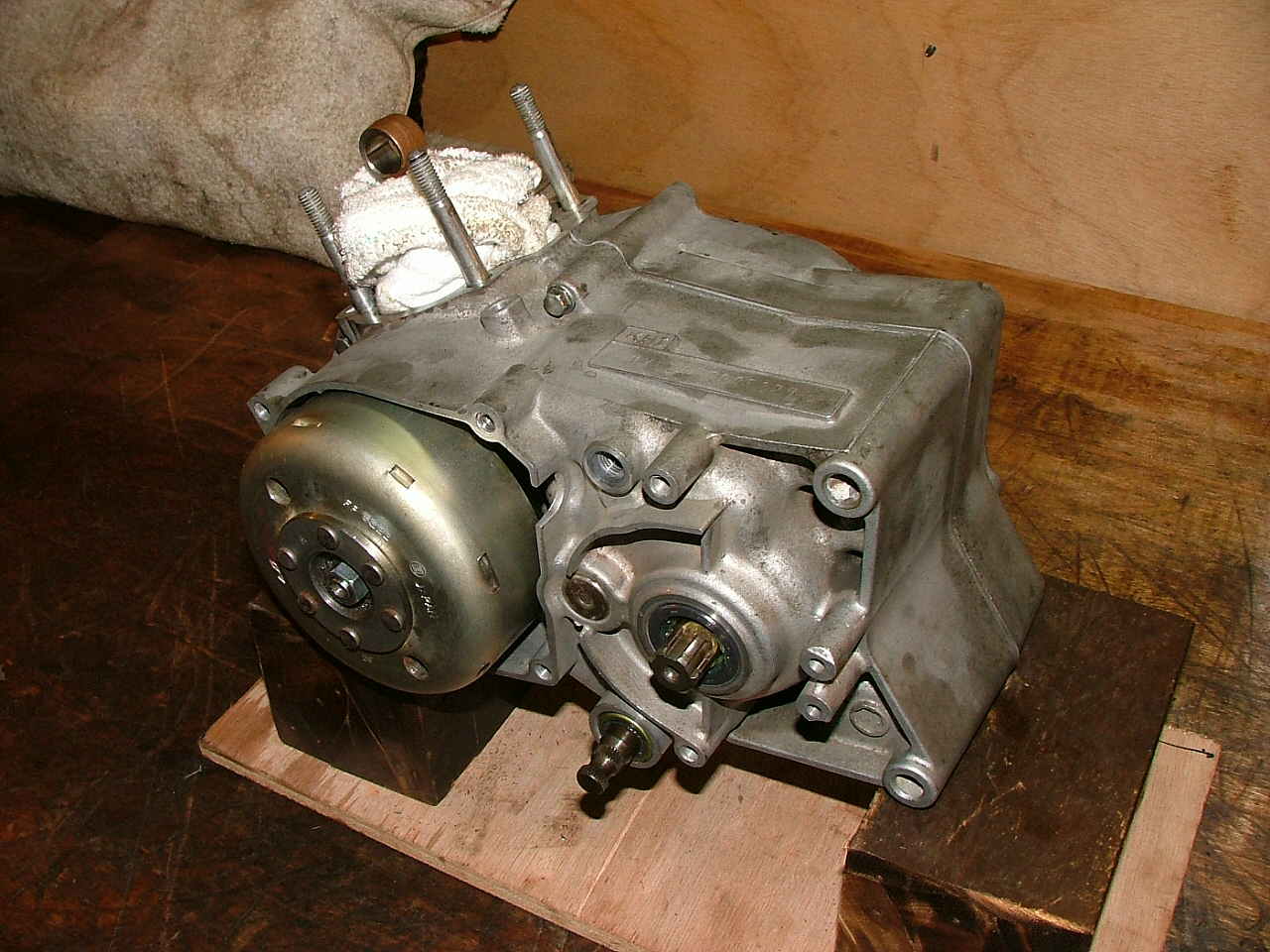

完了したサブエンジンの腰下です。
クランクシャフトベアリングが‘精密ベアリング’以外はノーマル部品で造っています。
|
|
ローターの比較です。 フリー状態でのクランクシャフト回転時の重さも、違います。
|
|
腰上組立てに入る2機のエンジン。 |
|
画像はサブエンジンに組付ける‘ノーマル’ピストンです。
メインエンジンに今回使用するピストンが楽しみです。
|
|

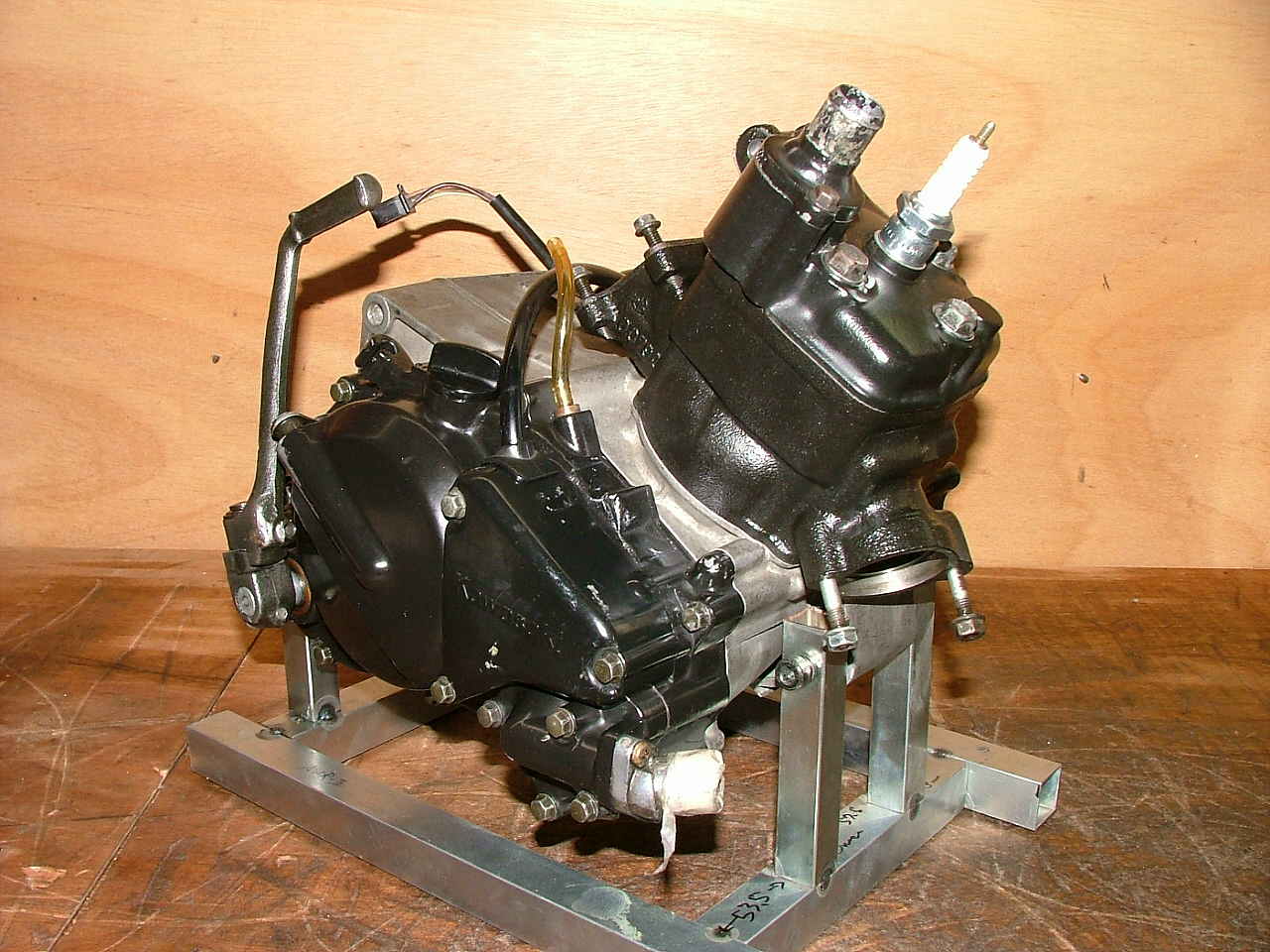

完成したサブエンジン。 |
|
メインエンジンのノーマルシリンダーです。 |
|

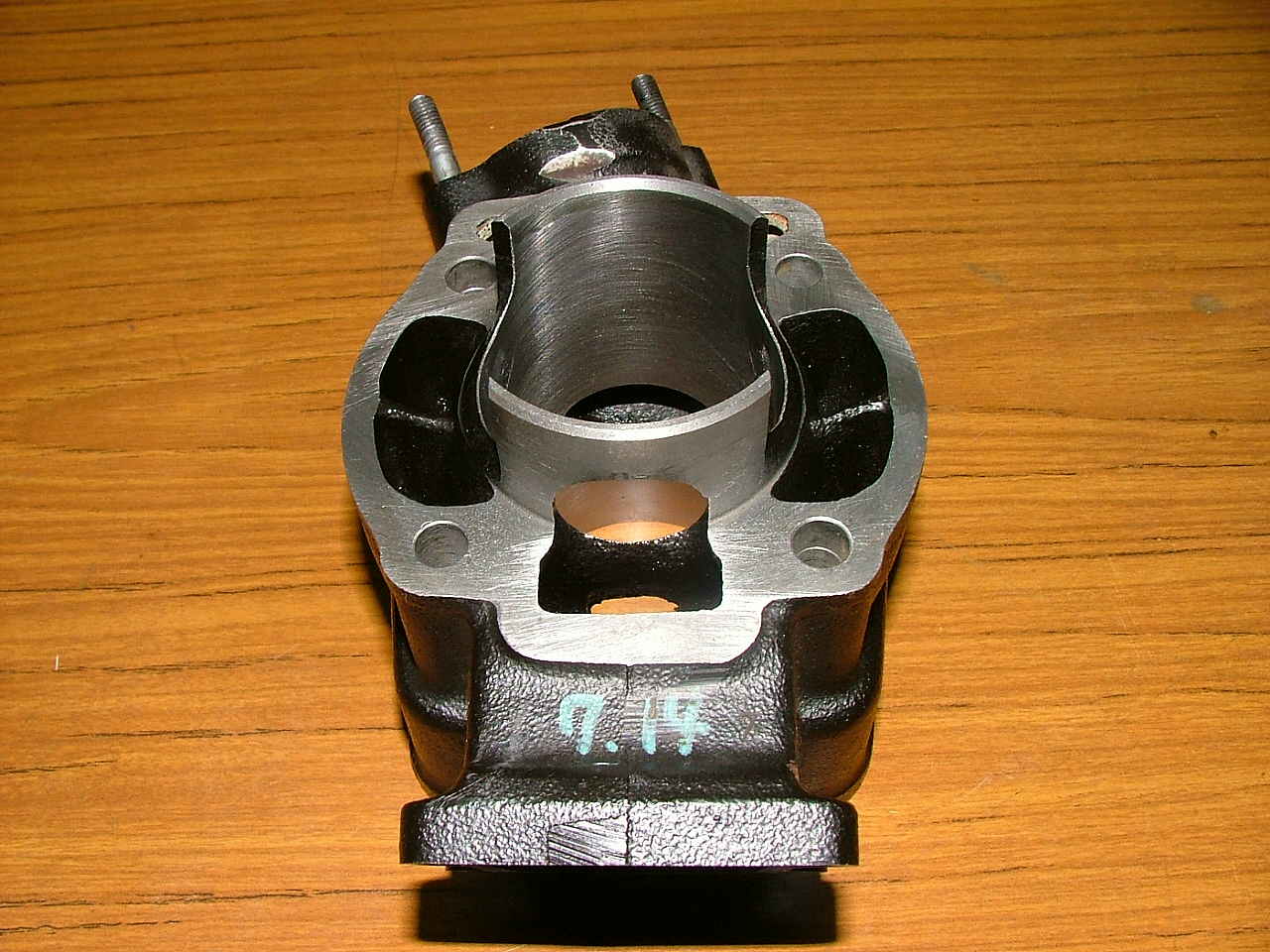

ボーリング&ポート各部の研磨中のシリンダーです。

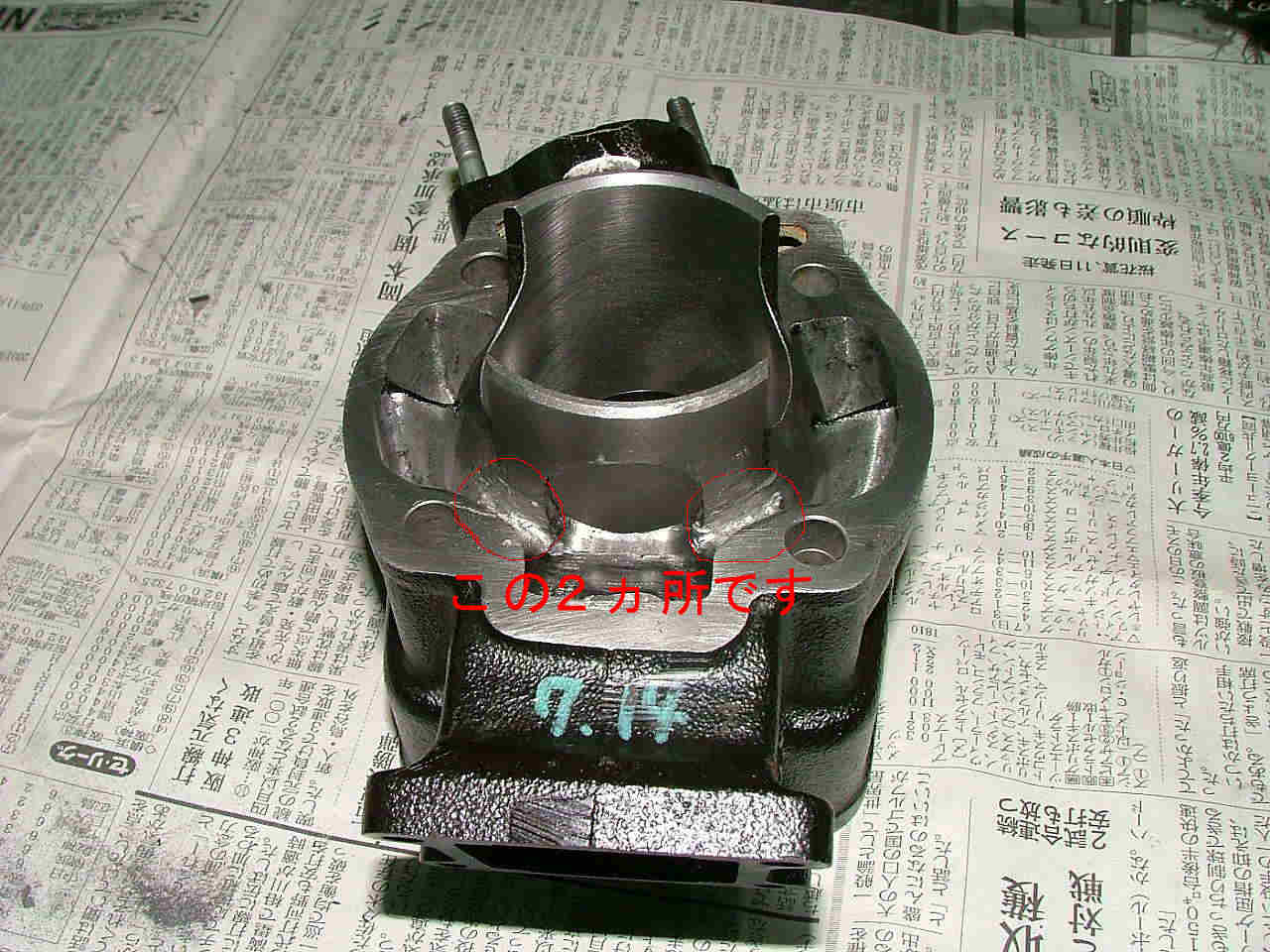

掃気ポートを新たに2ヵ所、5mm深さにて追加しています。画像拡大にて、ハッキリわかります。
|
|

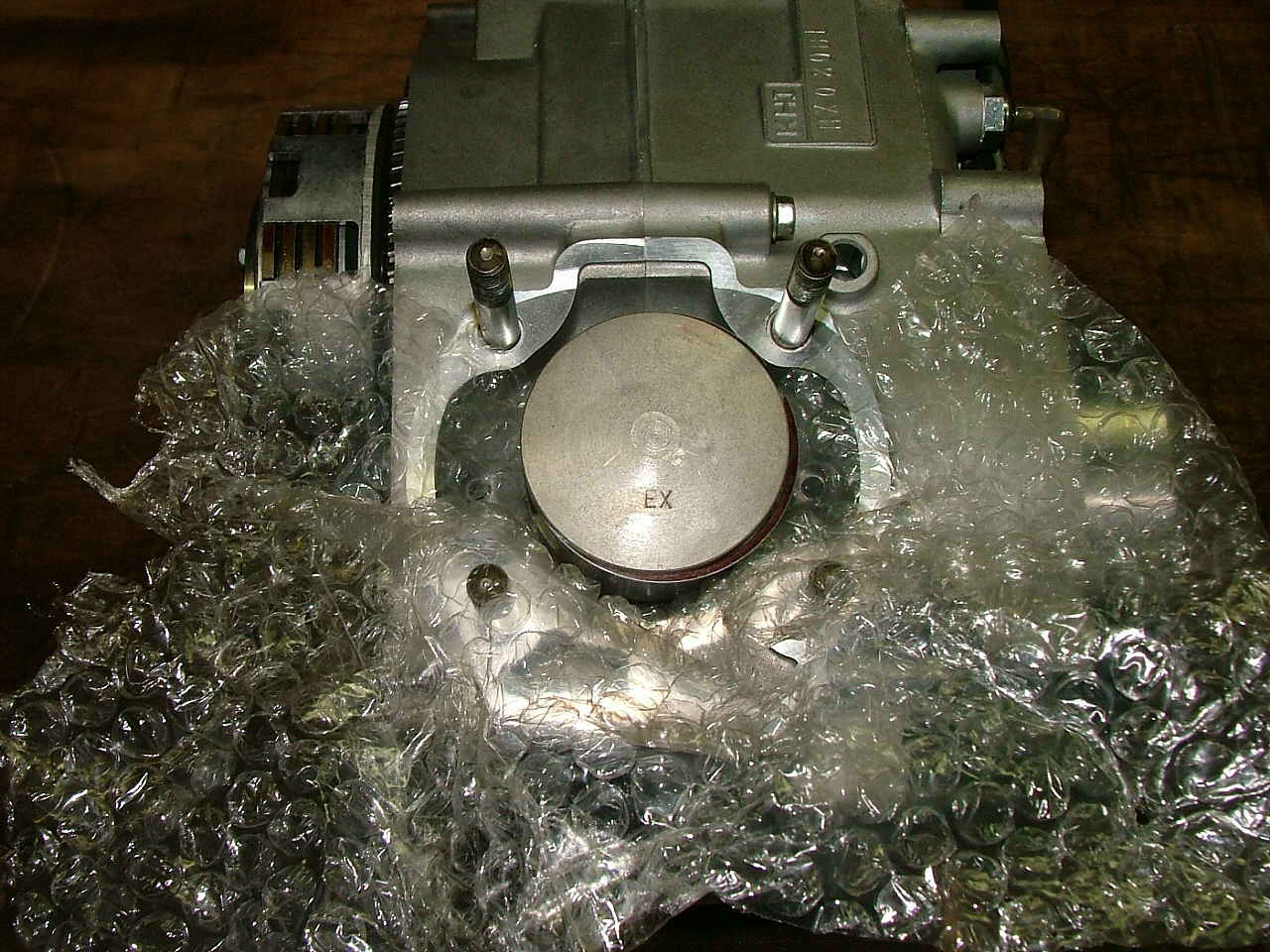

今回使用しているピストンは‘ボルトン’製です。
51パイ・94cc ワンオーバーサイズも用意されていますのでもしもの時?も安心です (カタログ文章抜粋)
|
|
今回はシリンダーヘッドはノーマルのままでの組付けです。 |
|

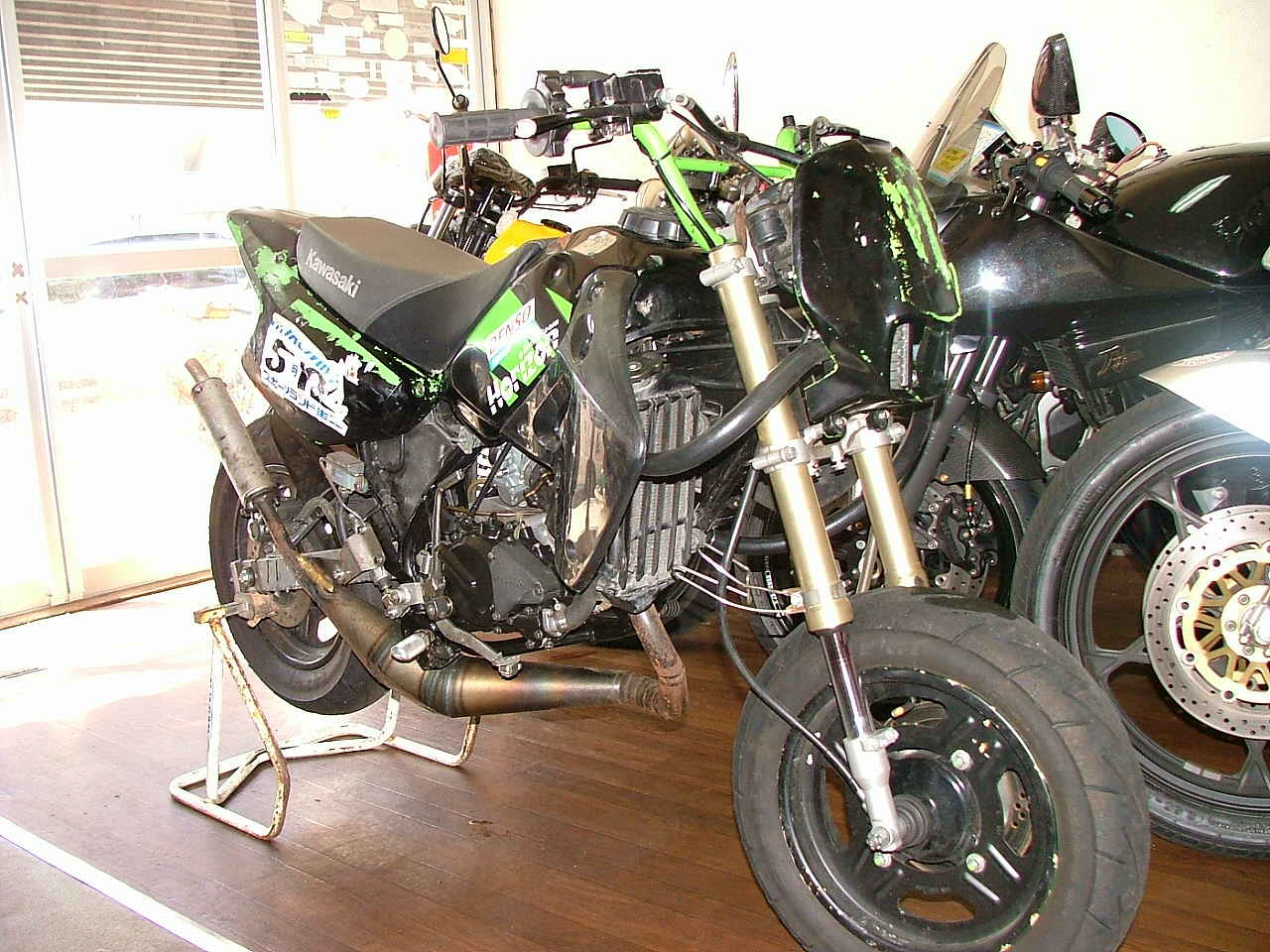

完成したメイン車輌。
吹け、回転上昇は全然違います。フロントカウル内部にも秘密兵器装着です。
|
