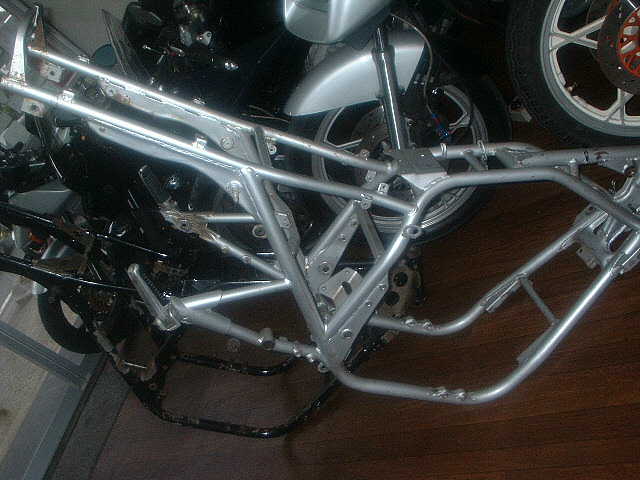

フレーム補強を行います。手前が1100SE 奥の黒塗装分が750S−1型です。 (画像750のフレームは、パイプ補強&平板補強は、既に終わっています。)
|
|

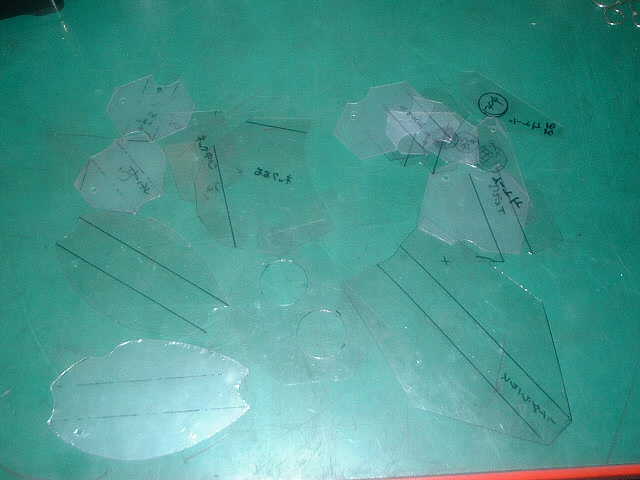

補強部分を先にプラバンで製作し、当てはめて修正していきました。
|
|

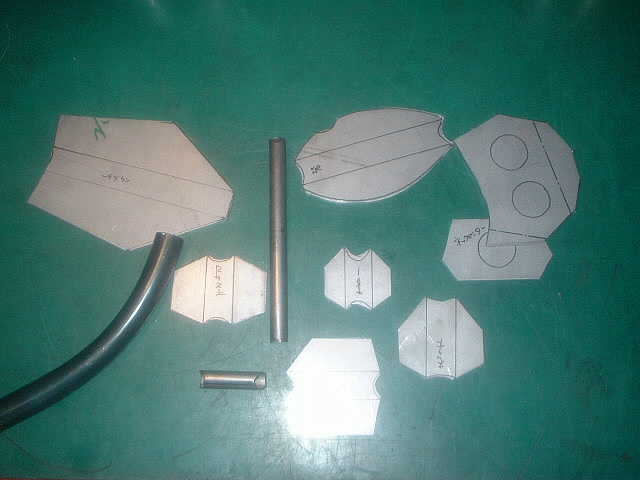

プラバンに合わせて、鉄板で作っていきます。
パイプ補強は、ファイナルエディションにも純正補強となった、カタナフレーム補強定番のピボット上(前後方向)や、さらにその上の部分の左右方向に数ヶ所有ります。
|
|

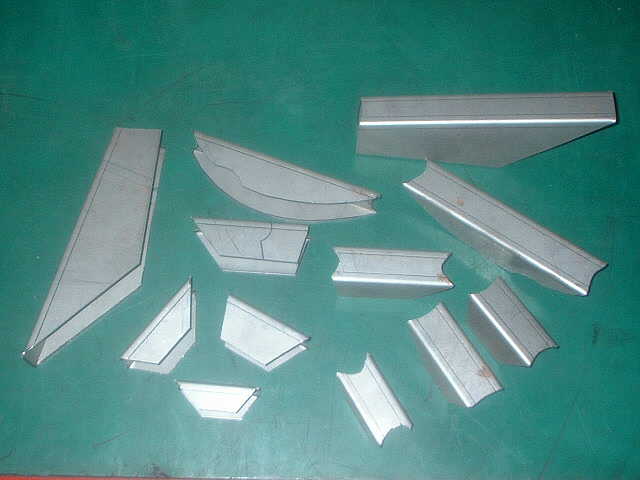

フレームパイプ溶接部分の角(Y&トの隅)を補強する‘コ’形の補強部品を作ります。 リヤショック上のレイダウン部や、背面バックボーン部、その他
各部分です。
|
|
|
|
|
|
|
|
|
|
|
|
|
