Aエンジン分解
|
|
パワーUP用のGAGエンジンを早速ばらします。
|
|

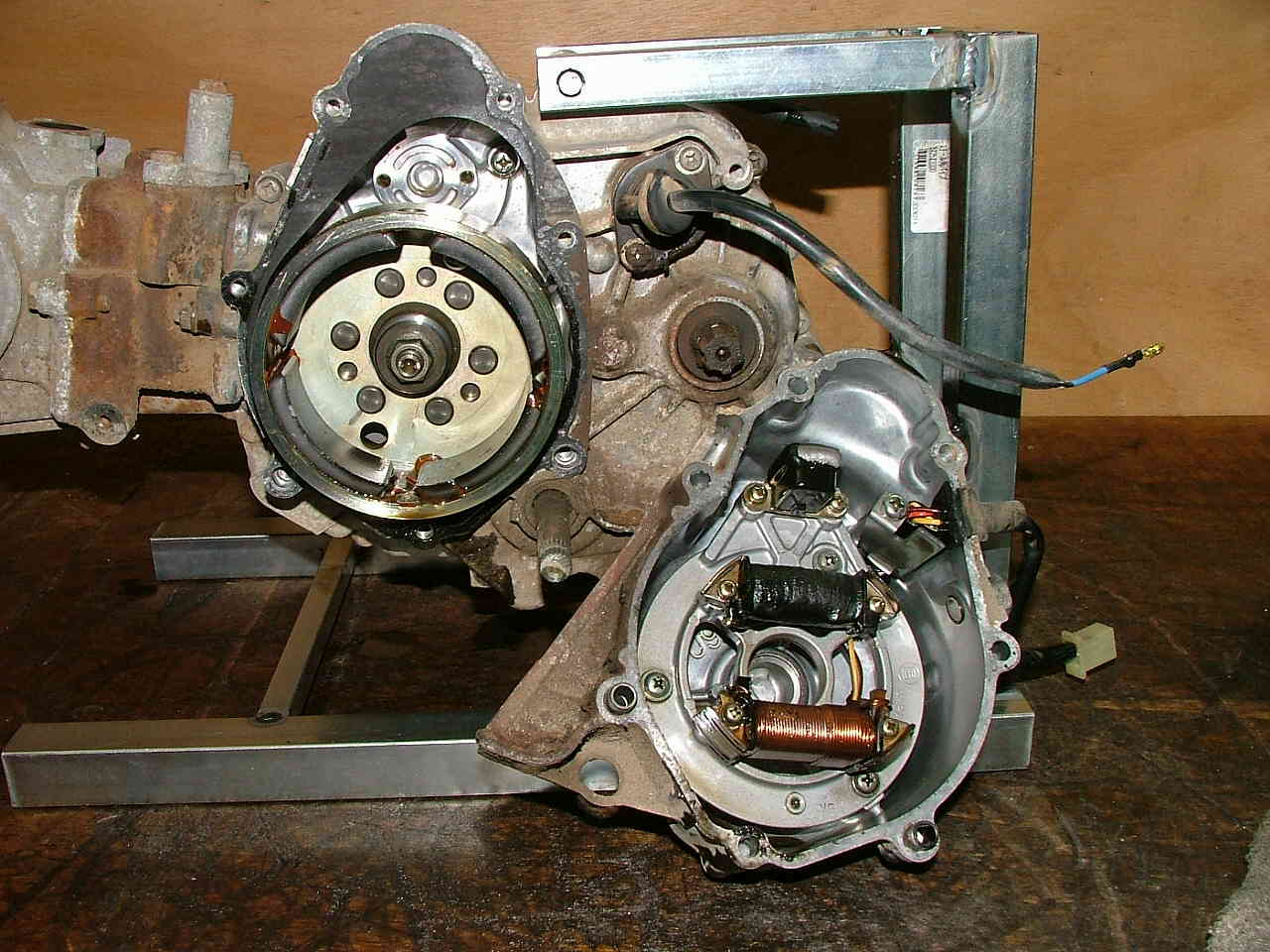

ローター側を外します。
|
|

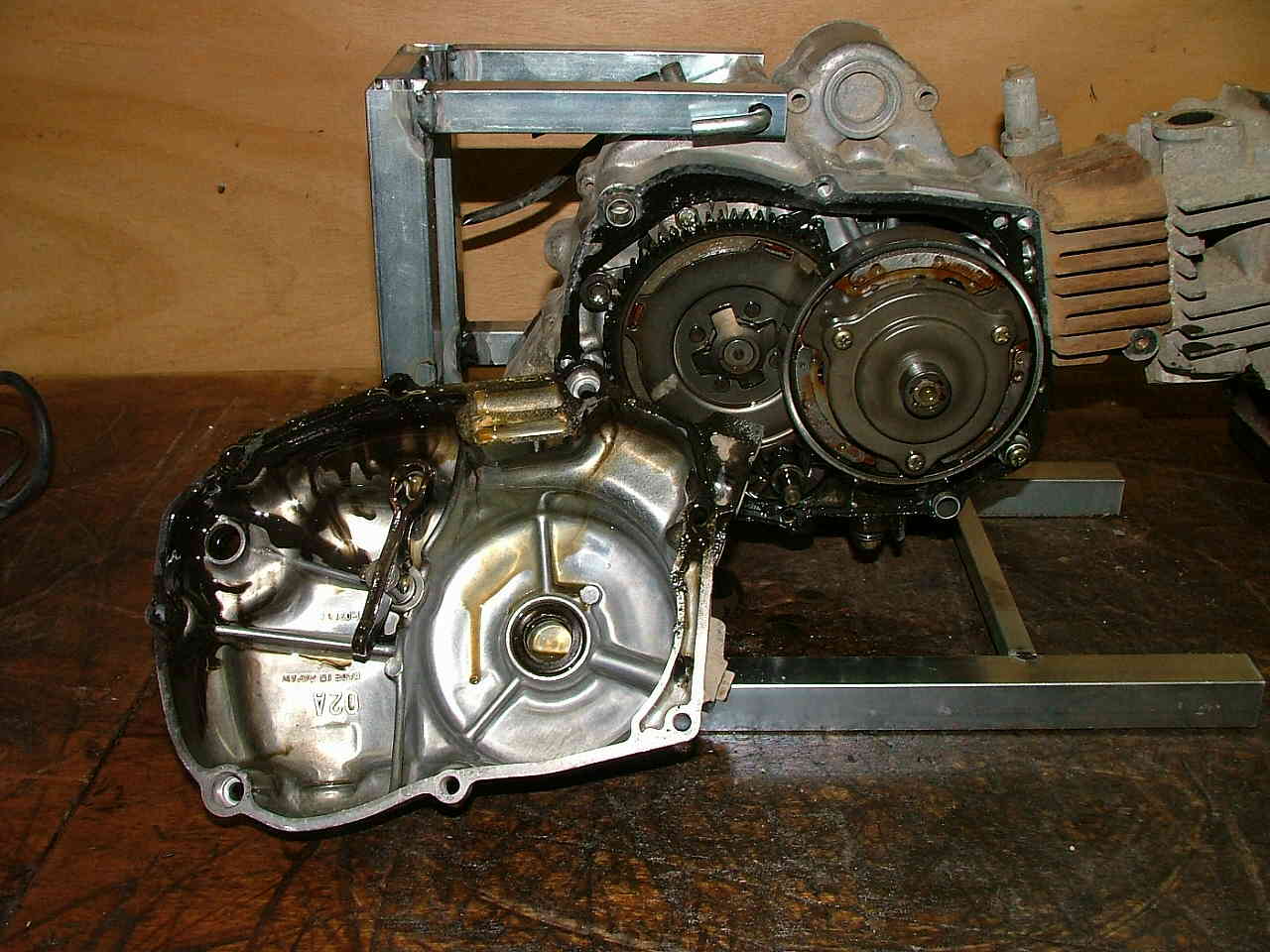

クラッチ側を外します。
|
|
カムスプロケットカバーを外し、ローター&カムスプロケットタイミングの確認を行います。
|
|

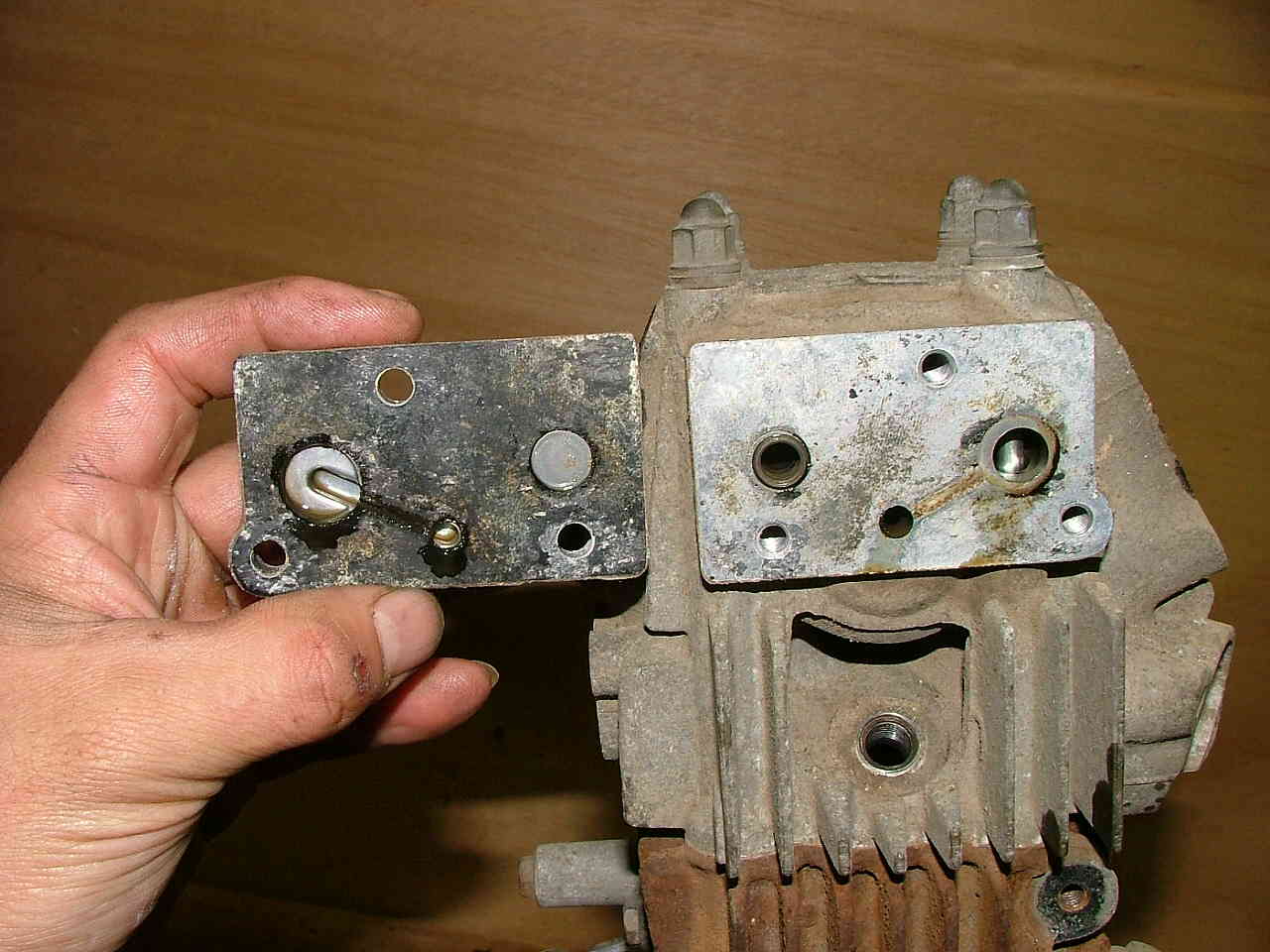

シリンダーヘッドオイルライン通路です。
|
|
ヘッド&バルブ、共に傷が付いていました・・・
|
|

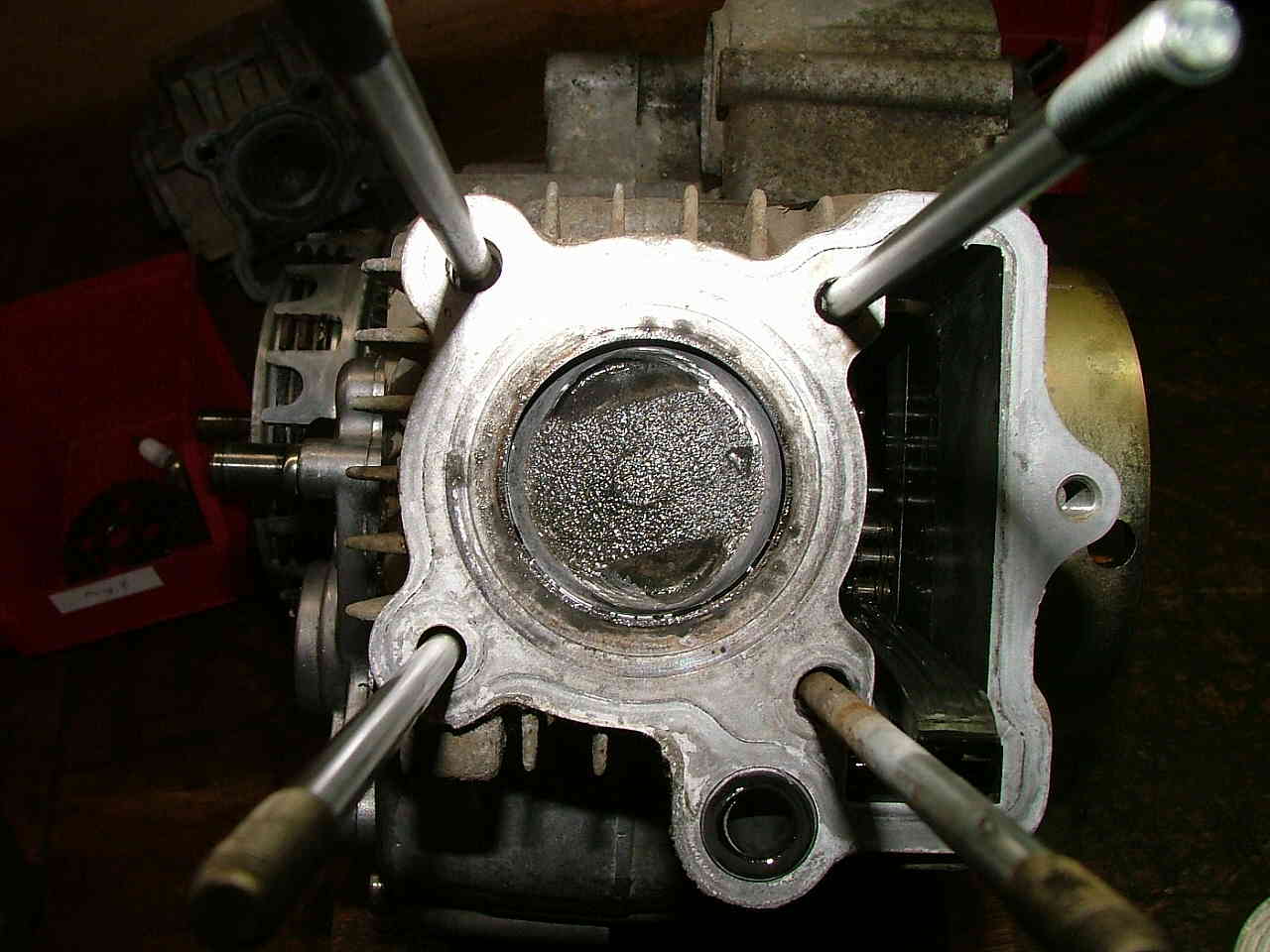

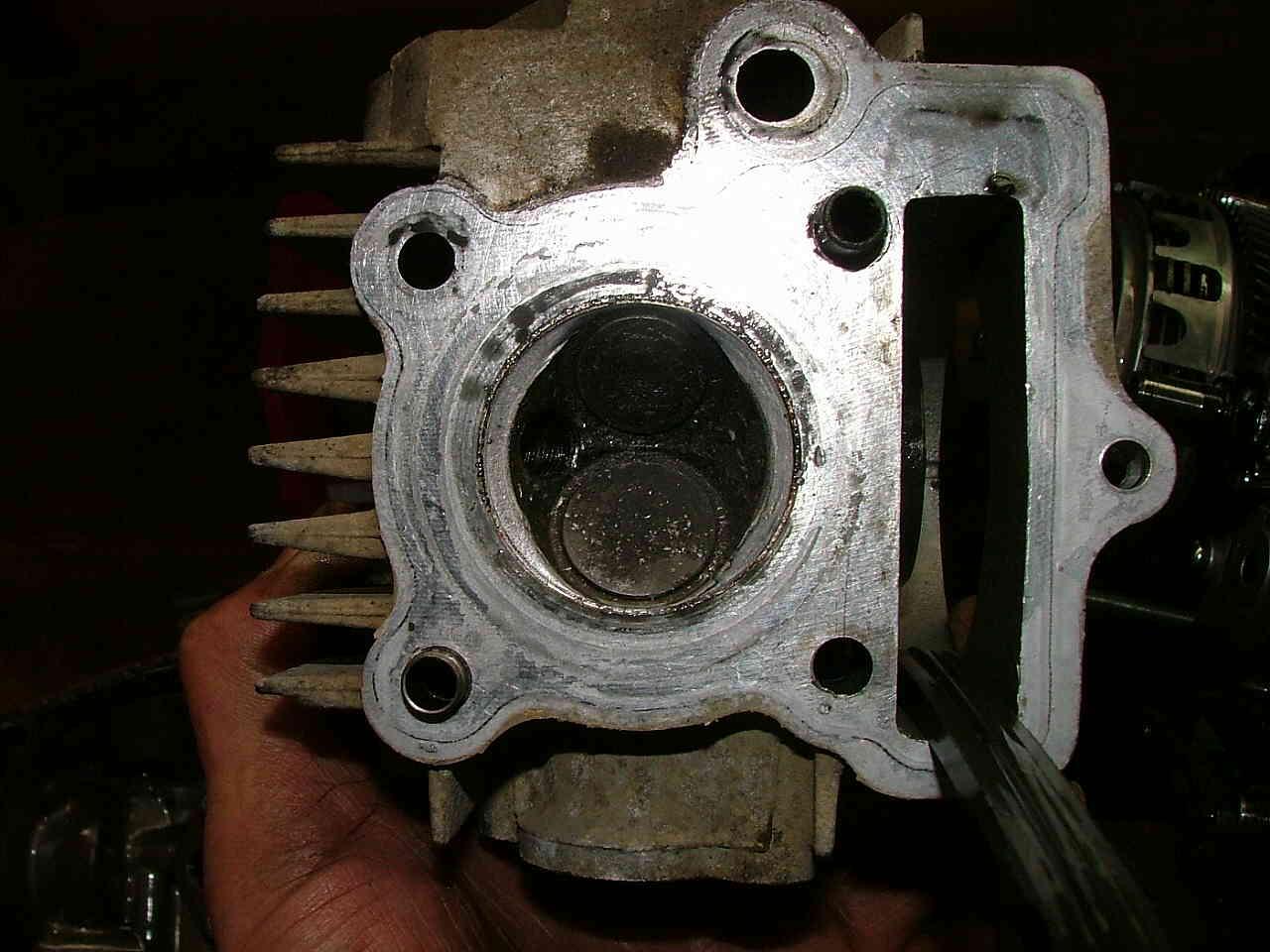

ピストンヘッドにも傷です・・・

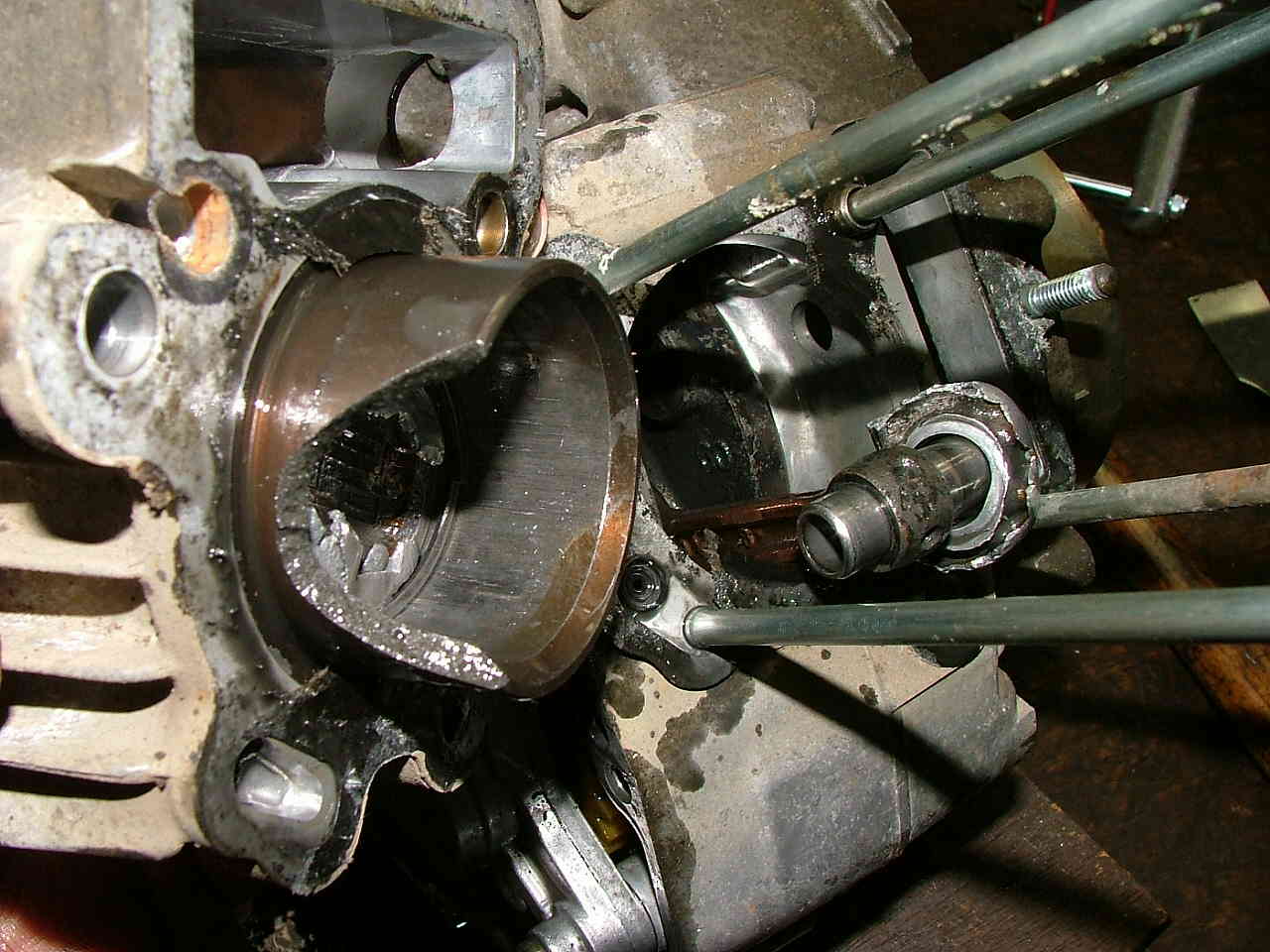

あら? ローターを回転させても、ピストンが動かないぞ?? と思っていたら・・・
|
|

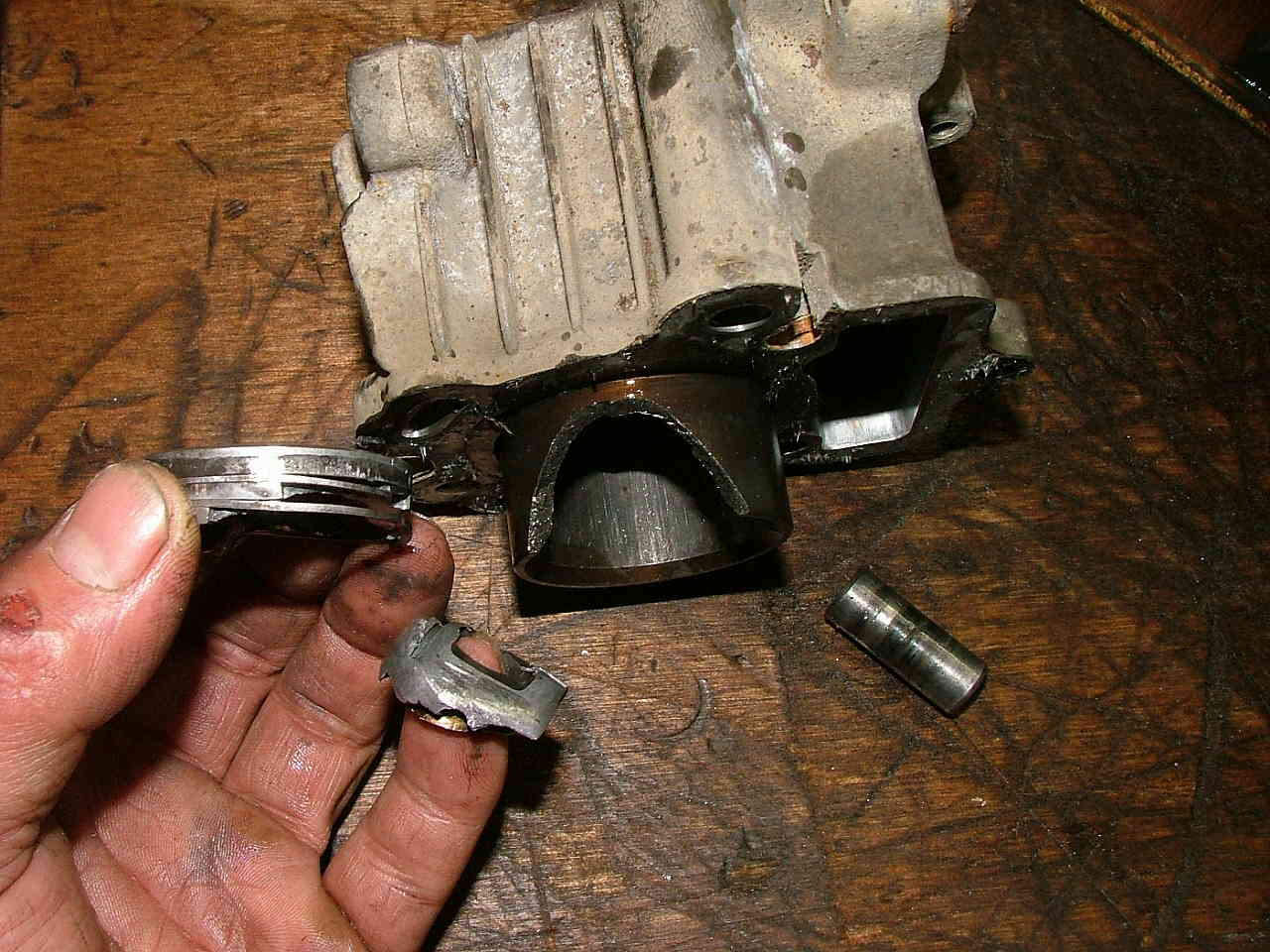

あちゃ〜〜〜 です・・・(T_T)
|
|
最悪
|
|

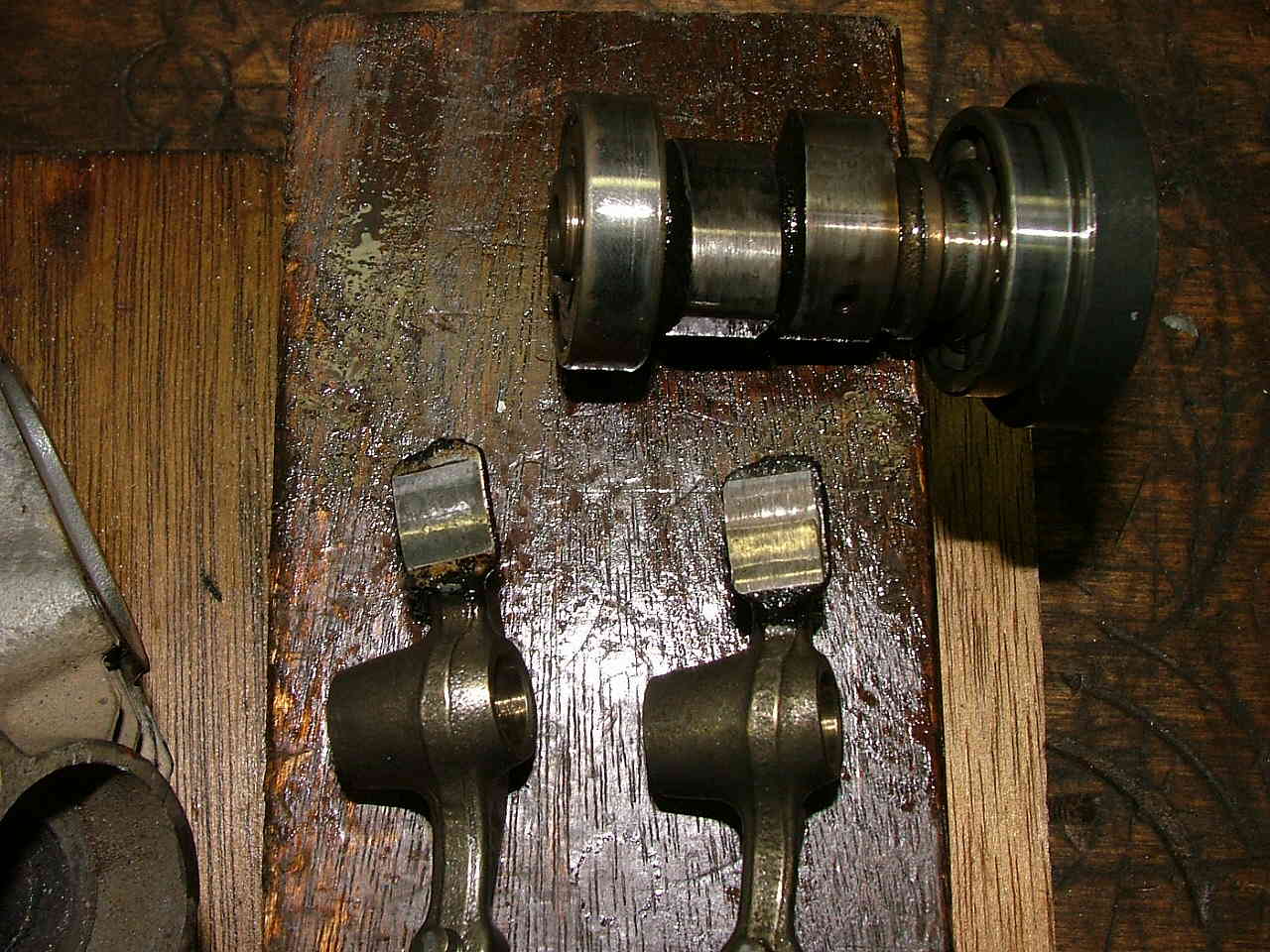

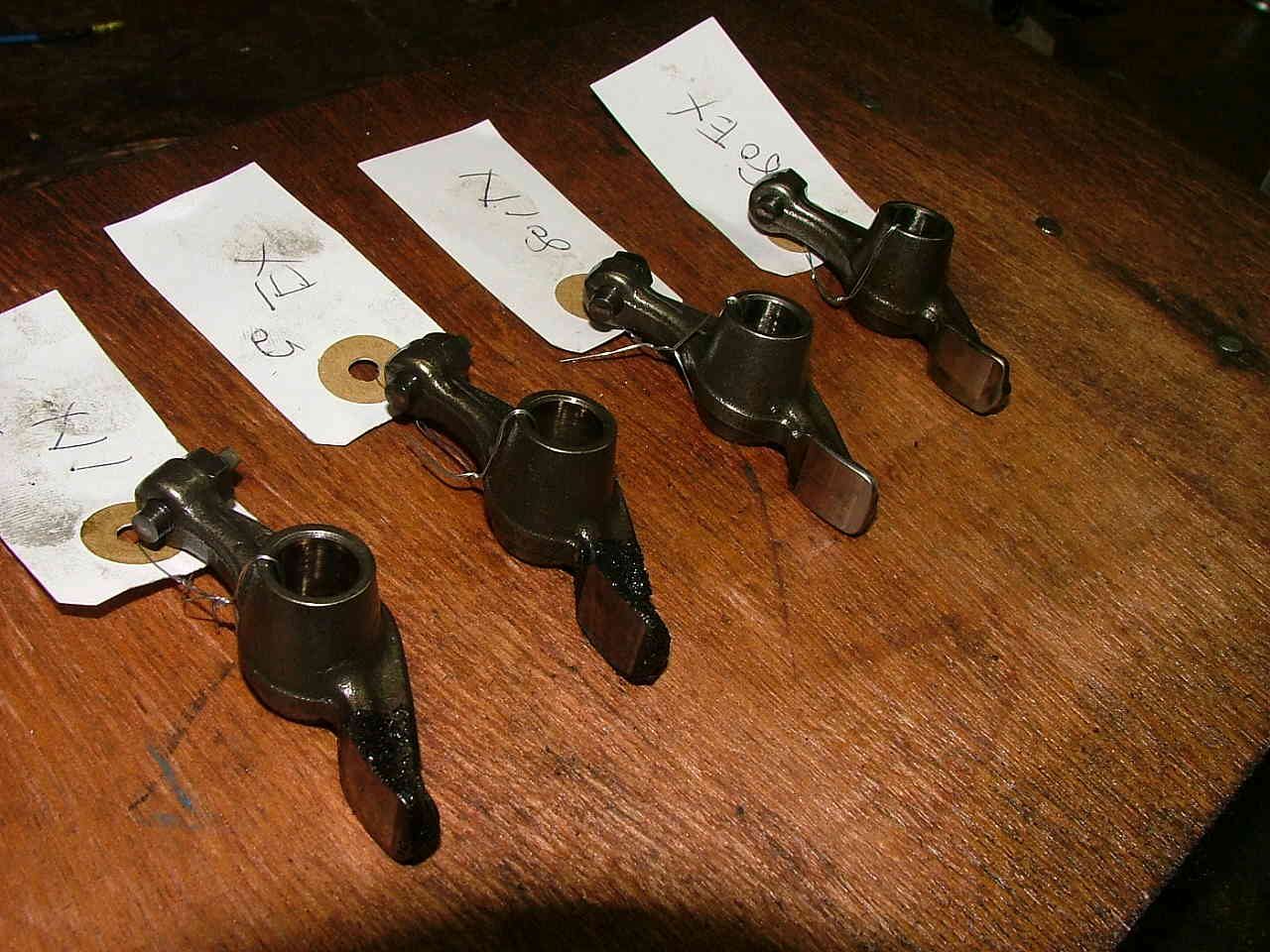

ローカーアームも磨耗しています。
|
|
↑GAGのエンジンは、クランクケース状態の確認も必要なので分解します。
ならばその組上げの時にバーディー80との組合せをする事に、急遽しました。
|
|
GAGと同じパターンでバラシます。 各部比較してご覧になってみて下さい。
バーディー80:ローター側を外します。
|
|

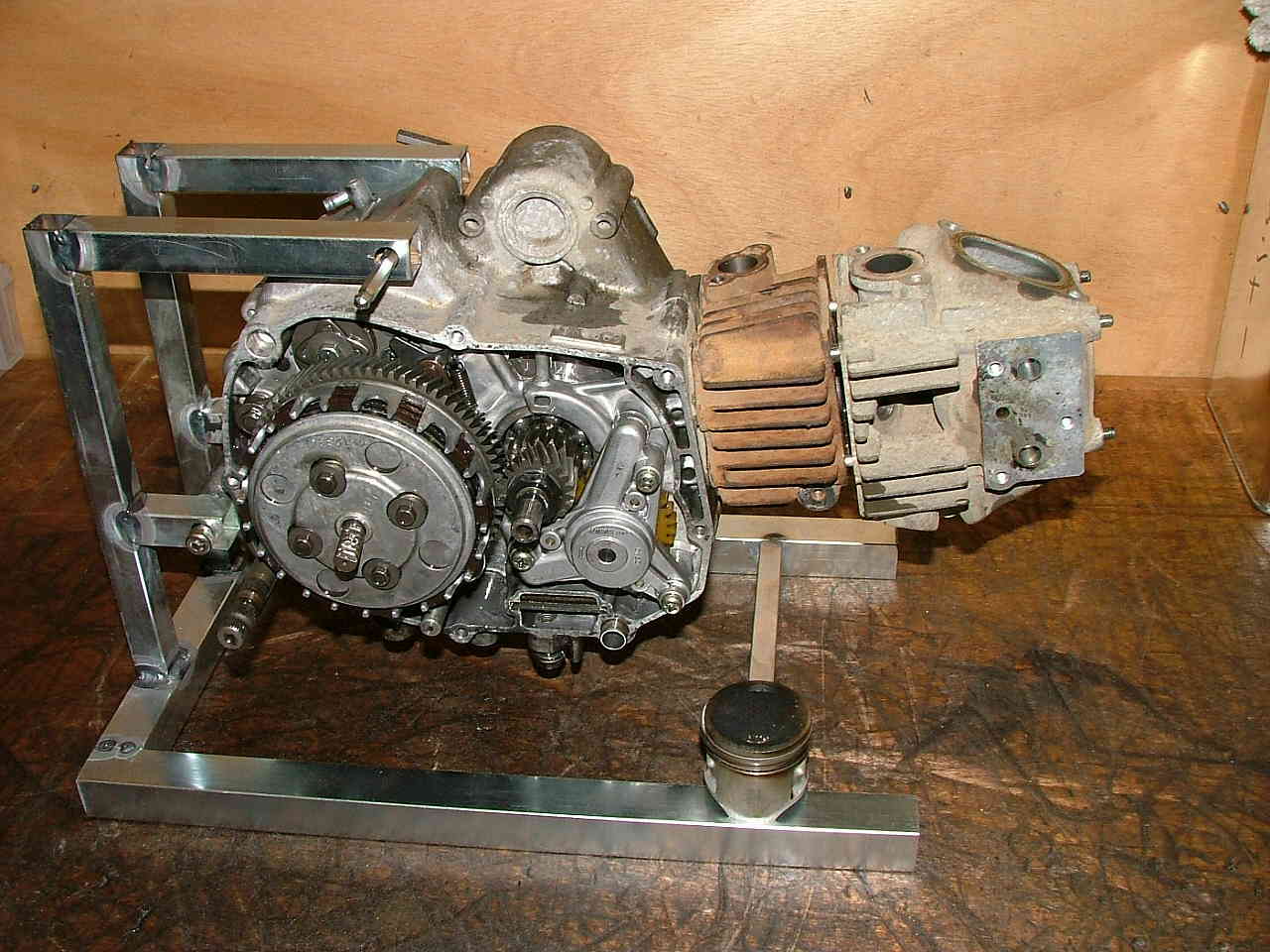

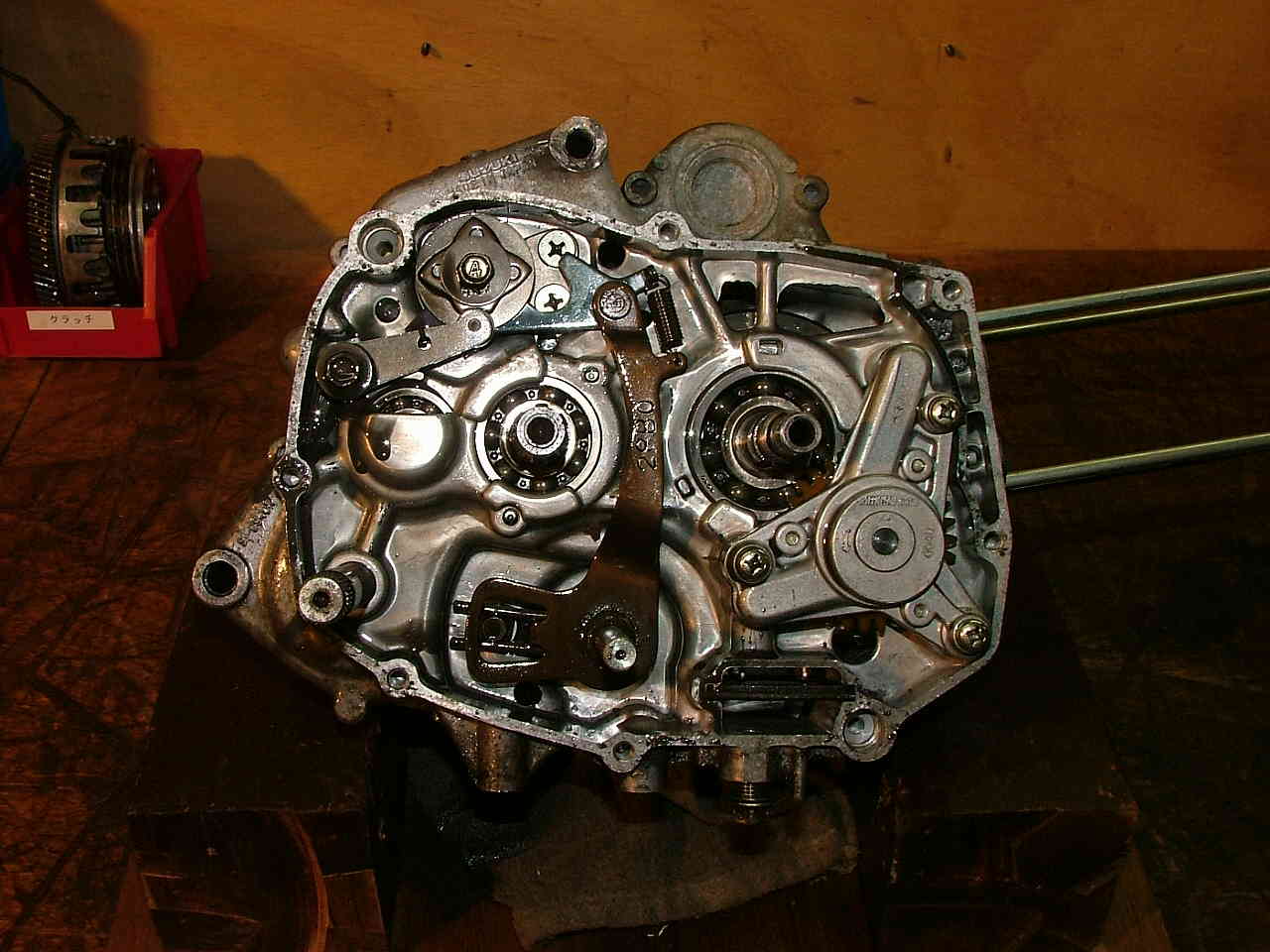

バーディー80:クラッチ側を外します。 |
|

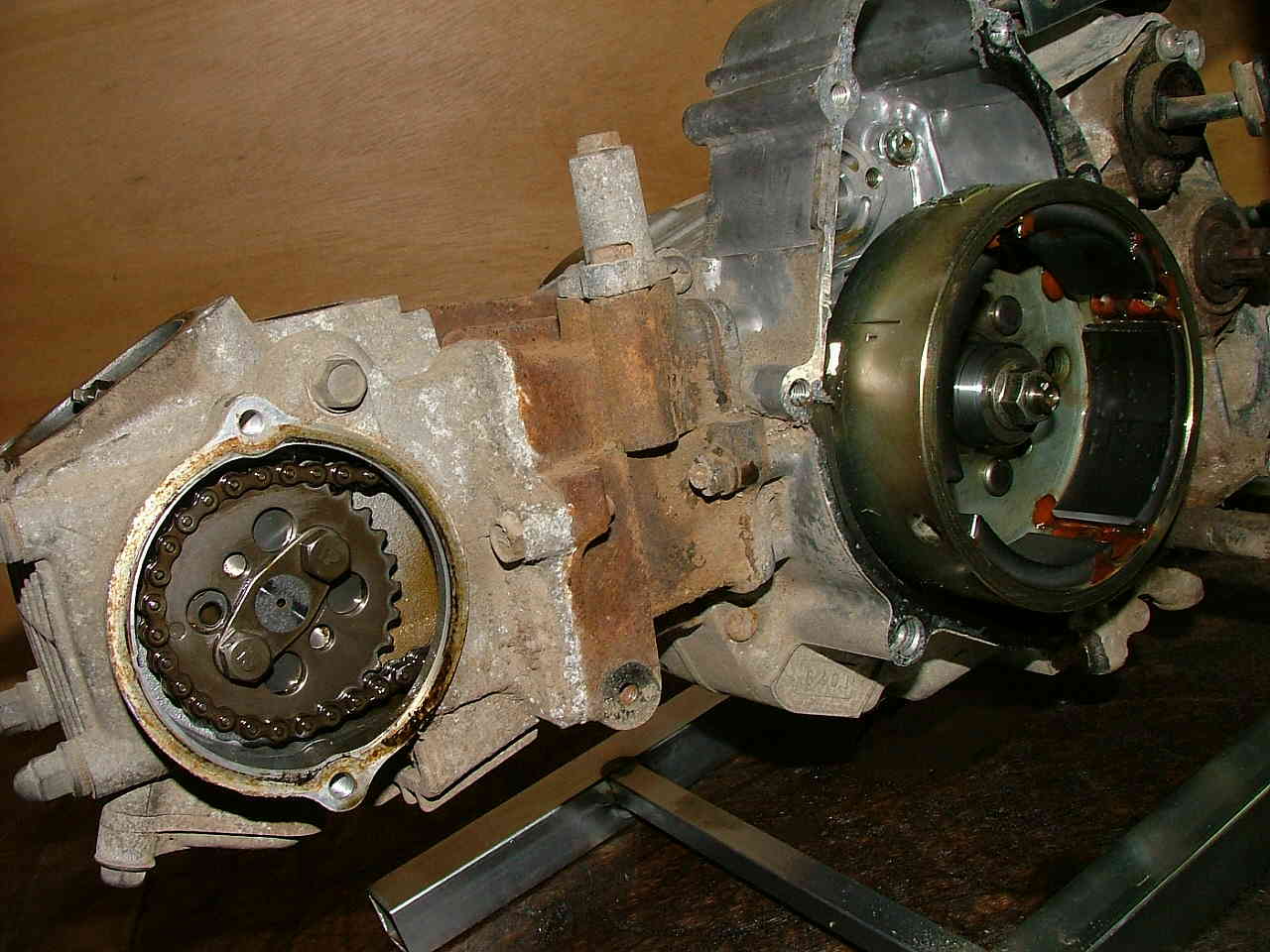

バーディー80:カムスプロケットカバーを外し、ローター&カムスプロケットタイミングの確認を行います。
|
|
バーディー80:シリンダーヘッドオイルライン通路です。 |
|
バーディー80:シリンダーヘッドです、傷は無いですネ♪ |
|
バーディー80:ピストンは、通常通りに動きます。 |
|

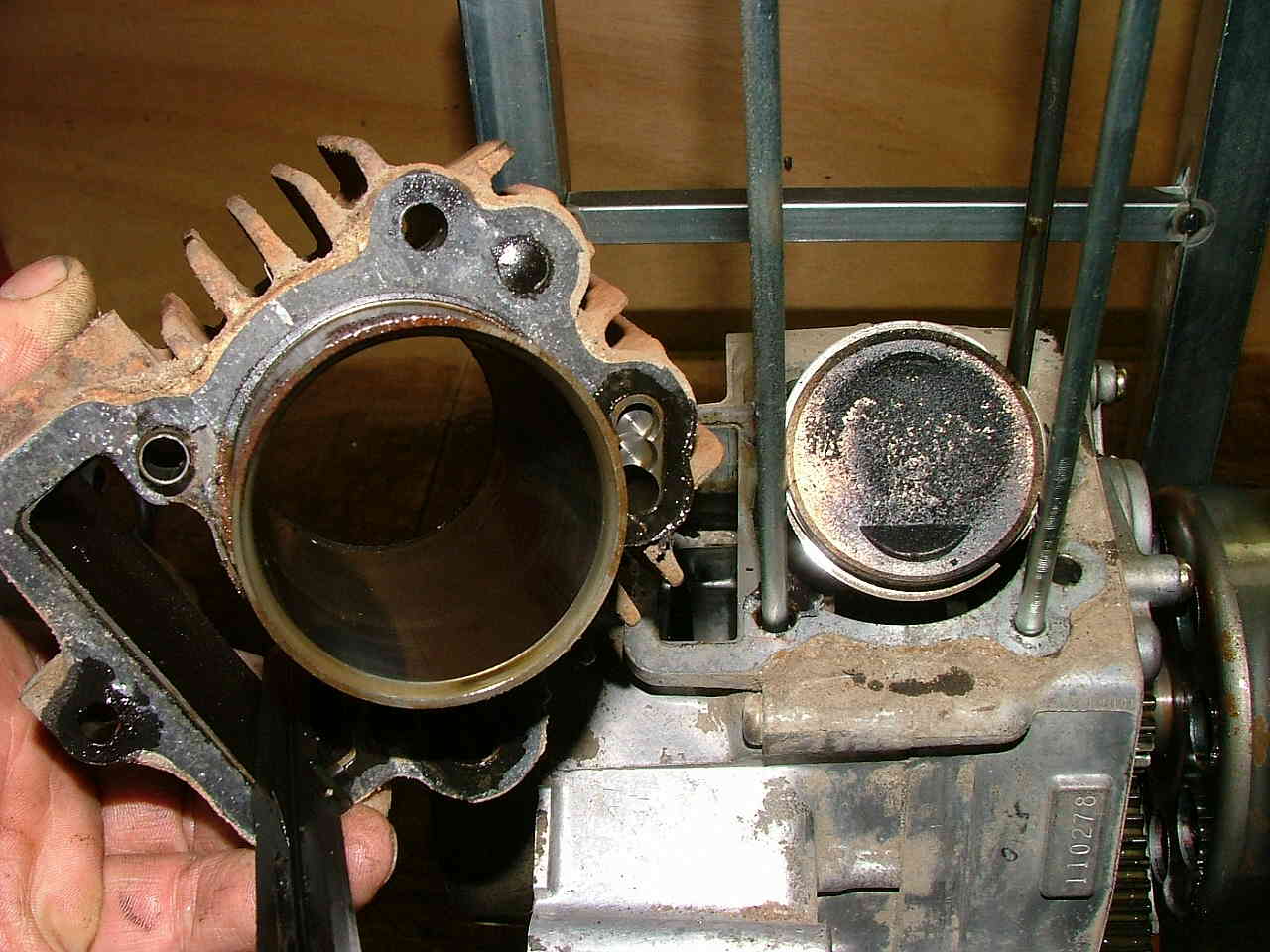

バーディー80:ピストン&シリンダー問題は無しです ホッ♪ |
|

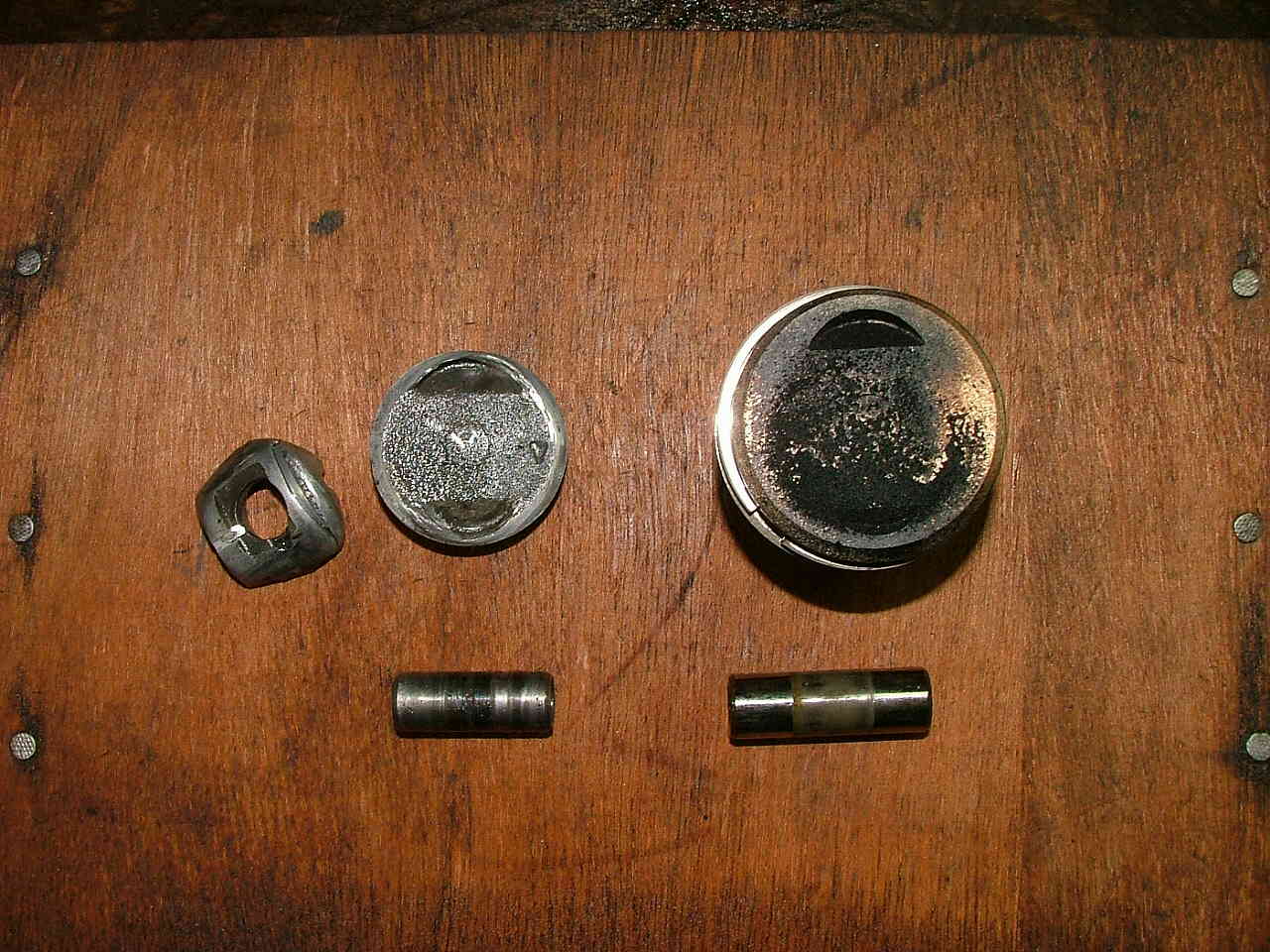

ピストン径は全然違いますねぇ〜 GAGの49,9ccとバーディー80の81,3cc とりあえず、今回はこの腰上流用で行います。
但し、ピン径が異なる(GAG:12mm&バーディー80:13mm)のでコンロッドも異なります=クランクシャフトも交換になります
|
|

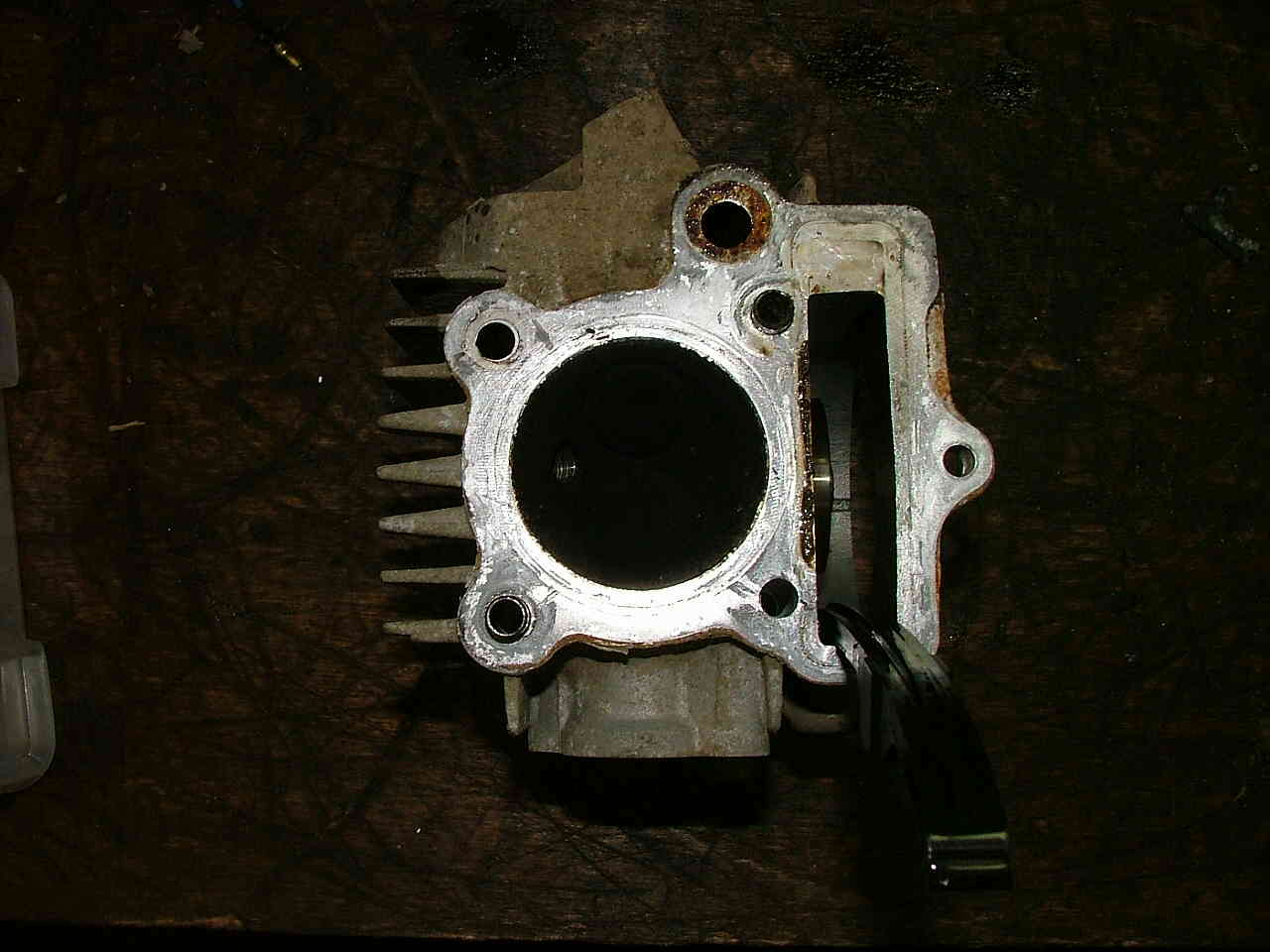

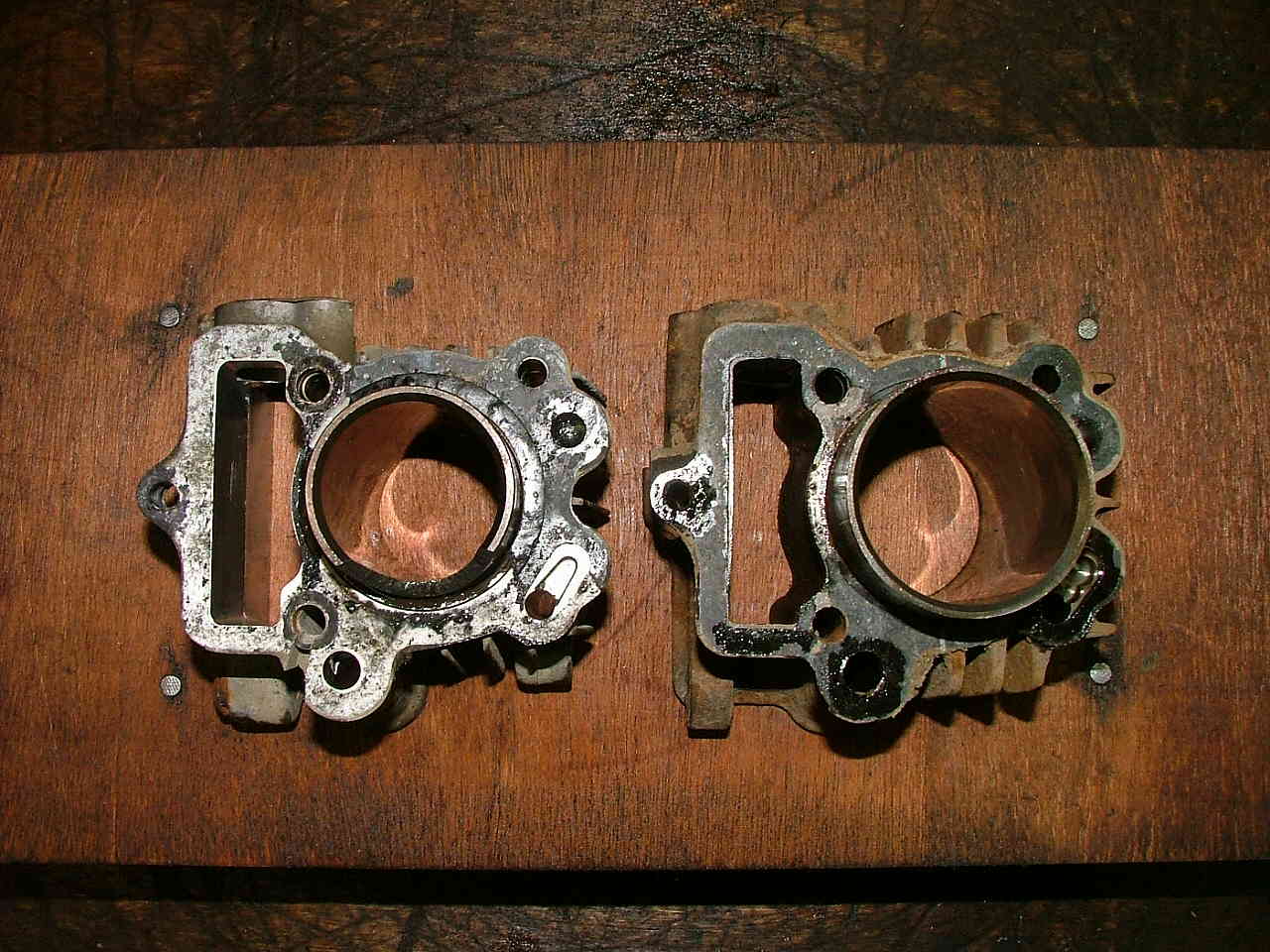

左 GAG ボア径:39mm
右 バーディー80 ボア径:48mm
|
|
バーディー80ロッカーアームは大丈夫です。 |
|

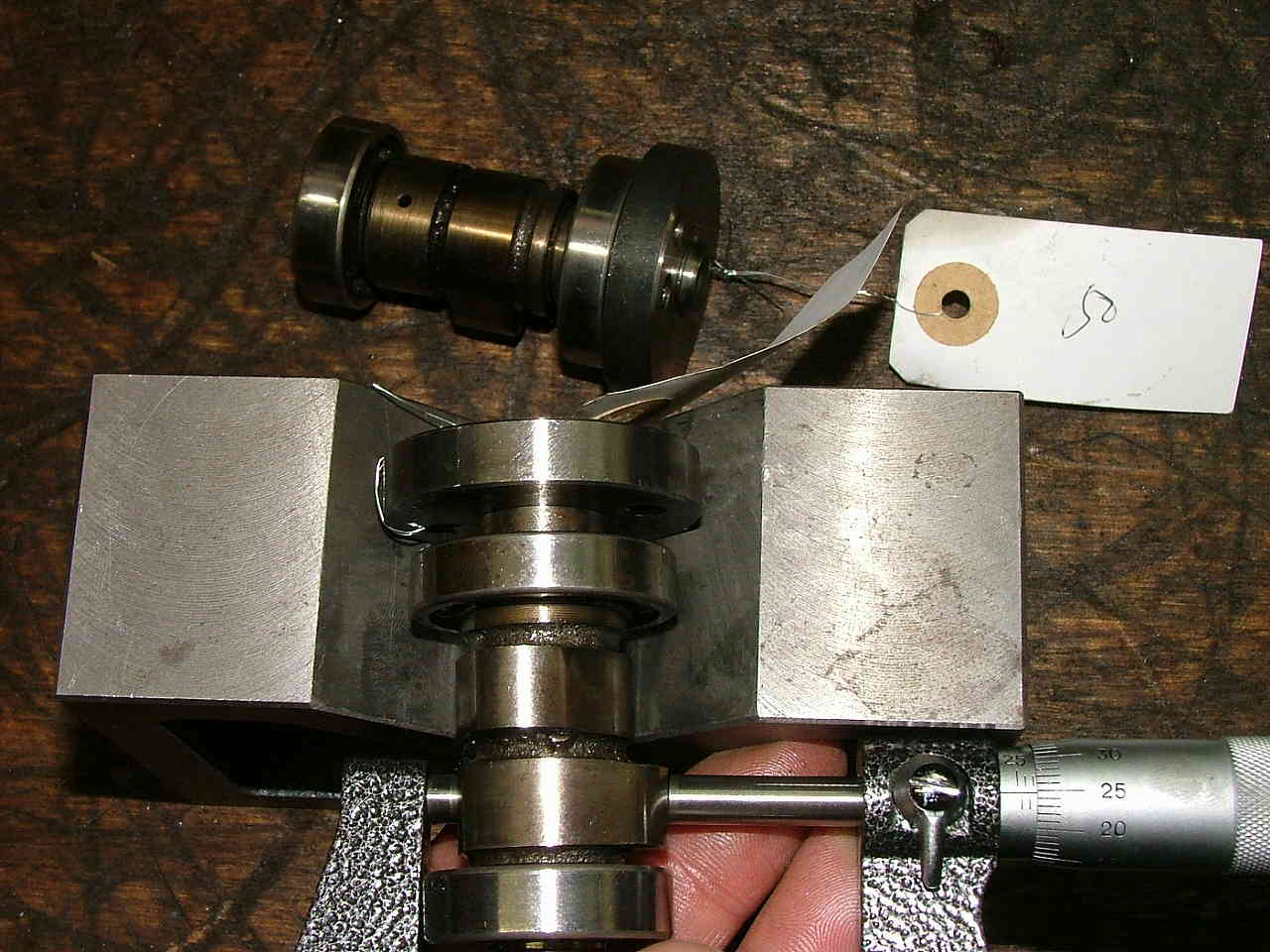

カムシャフトの比較です。プロフィールの違いがありますネ。
左:GAG 右:バーディー80です。
|
|
リフト量は、ほとんど同じでした。
|
|
バルブ径もバーディー80の方が大きいです。
カーボンの多さは、ビジネスバイクの町乗りの結果でしょうね・・・
|
|
完成予定は、このような組合せです。
GAGクランクケース&ミッション系+バーディー80クランク+腰上です。
|
|
予定はGAG&バーディー80クランクシャフトは流用出来るだろうから、バーディー80のクランクシャフトを活用するつもりだったのですが・・・・流用はダメでした(涙) ストロークはGAG:41,8 バーディー80:45,0の違いが有るんです。
でも考えれば確かにそうですな、クラッチハウジングが違うんですから異なる部分は有りますネ。
|
|
最終的に‘バーディー80クランクシャフト’活用は出来ませんでしたが、GAG腰下のオーバーホールは行います。
|
|

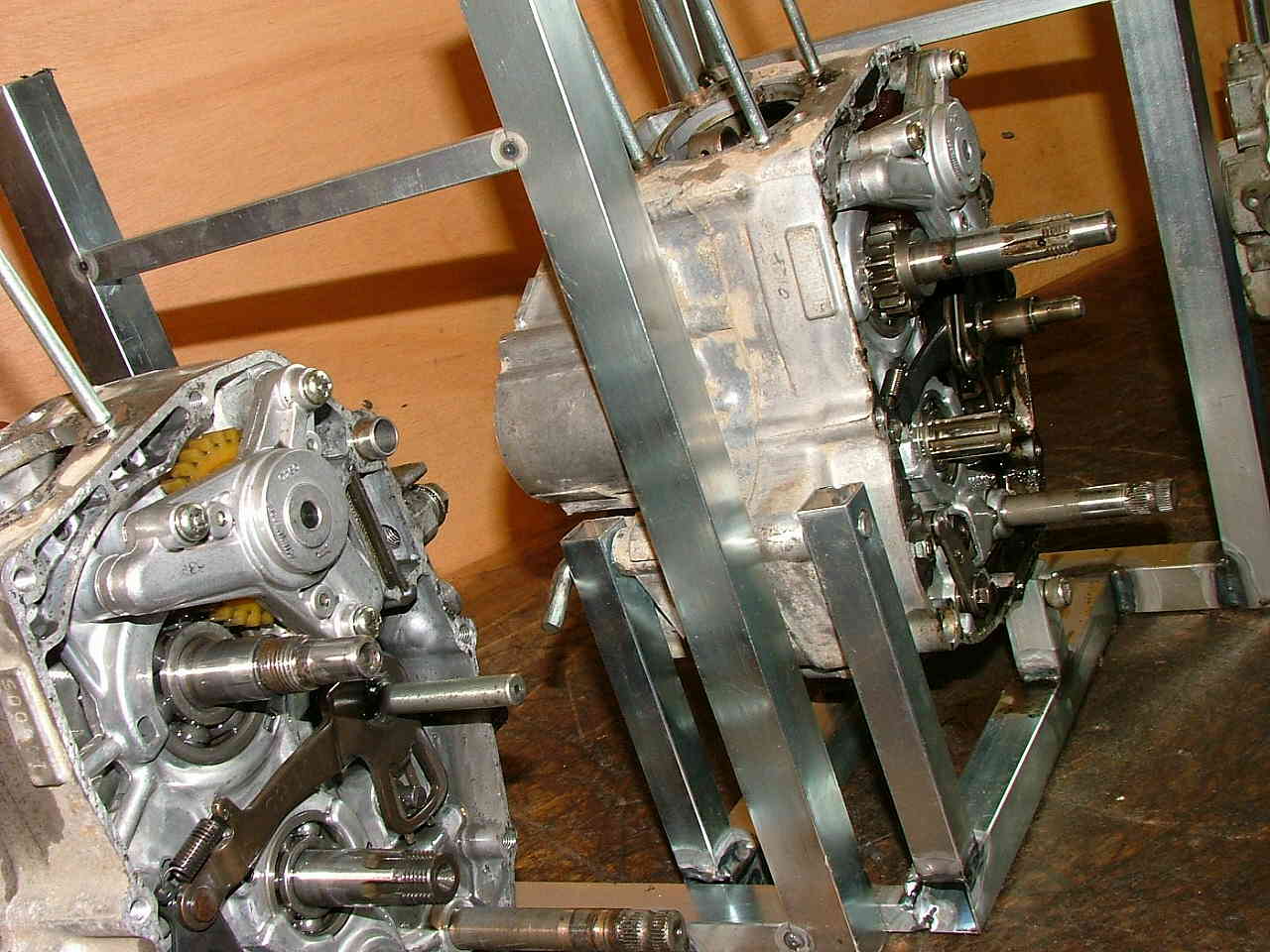

クランクケースを分解します。
特殊工具‘クランクケース&シャフトリムーバー’を用いて、クランクケース右側を引っ張り上げて外します。
|
|

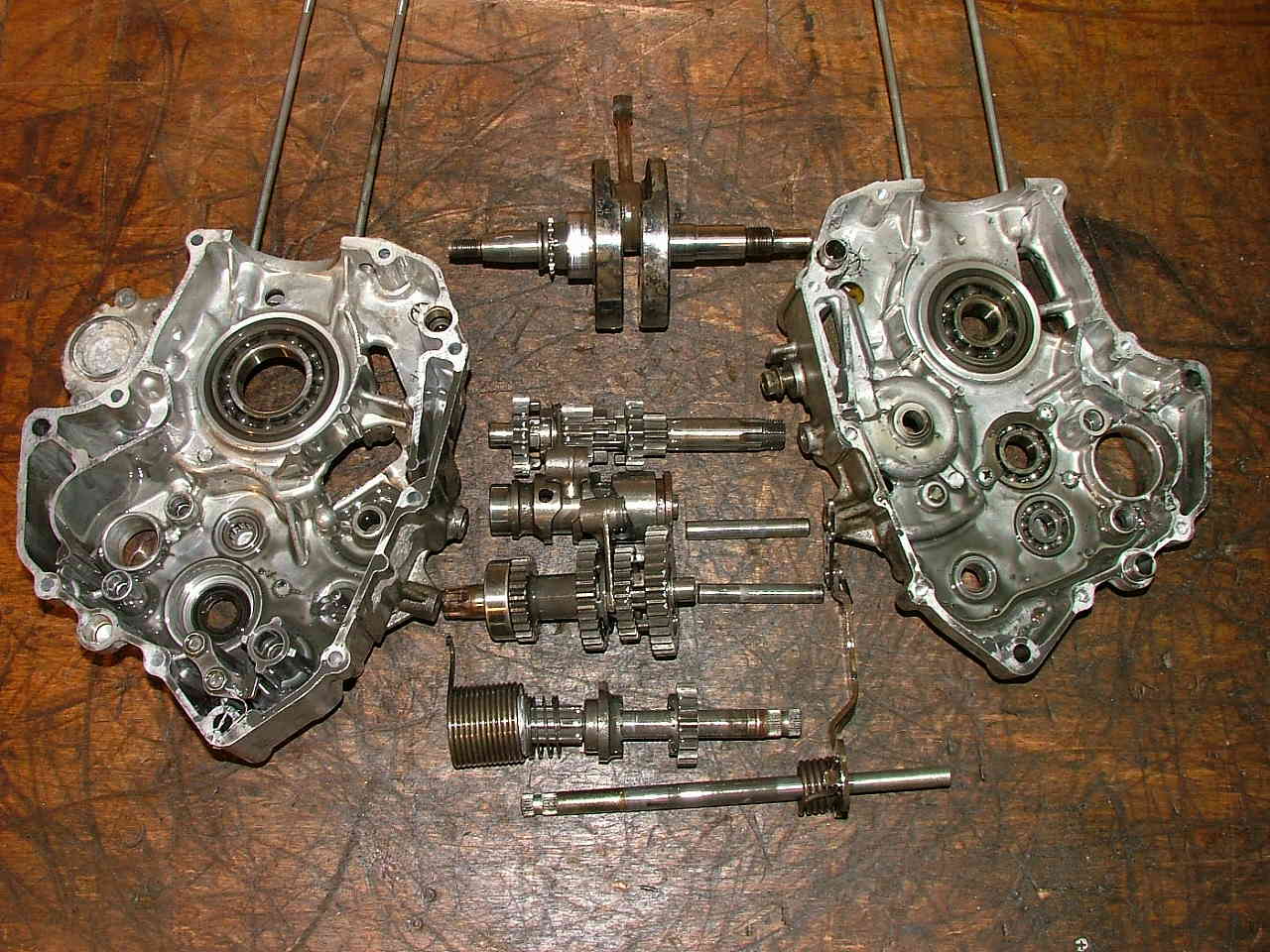

分解したクランクケース腰下部分。 |
|
