Bエンジン組立て
|
|
洗浄、点検チェック、不良部品交換で組上げていきます。
今回は、完全ノーマル状態の部品構成です・・・ 廃番になっている ‘TAKEGAWA’クランクシャフトやクロスミッションは、どこかに無いですかねぇ〜 もし‘売っていいよ!’という方が居られましたら、是非お声掛けして下さいませ・・・ 宜しくお願いしますです<m(__)m>
|
|

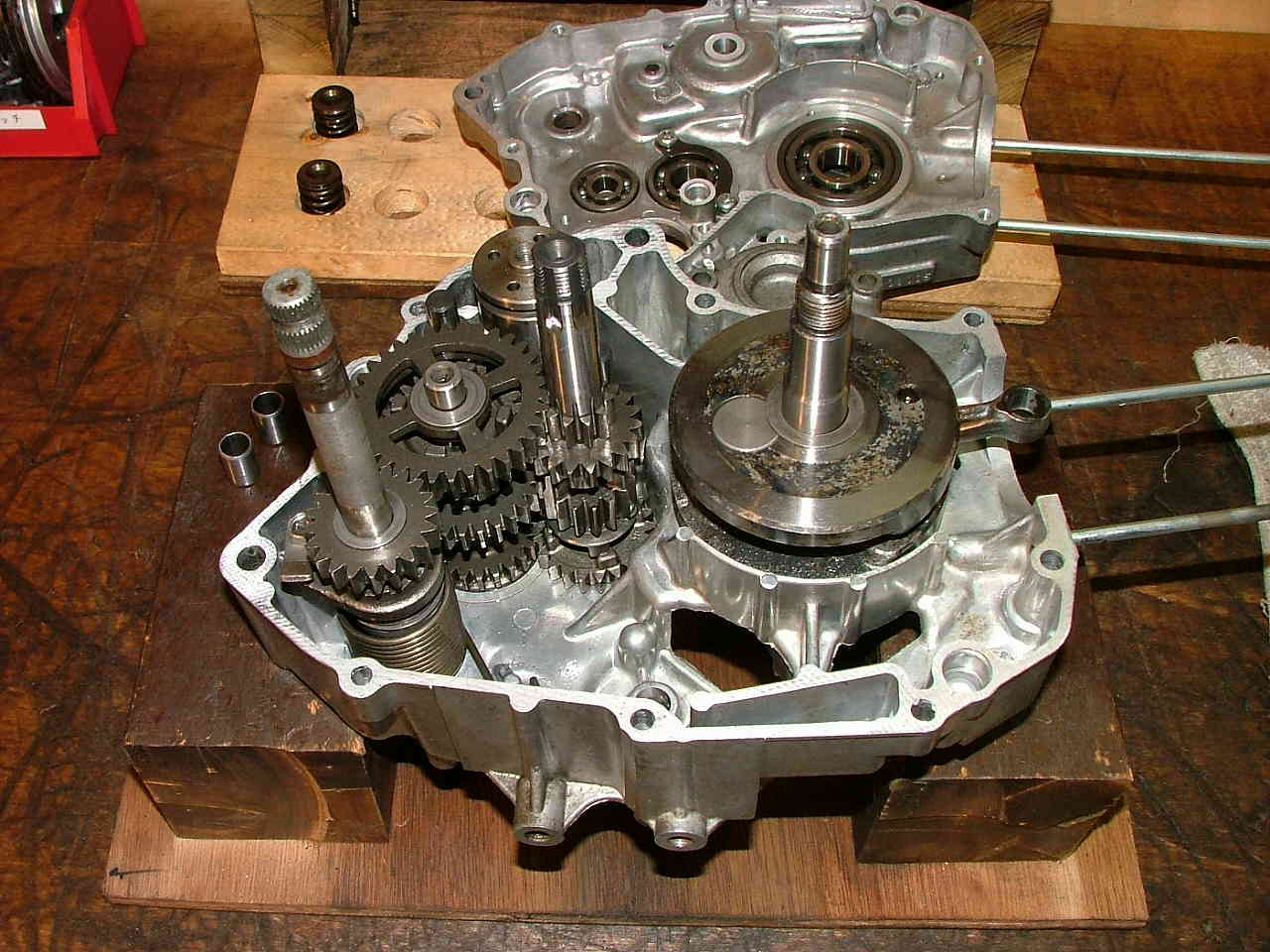

クランクケースを組立てます。

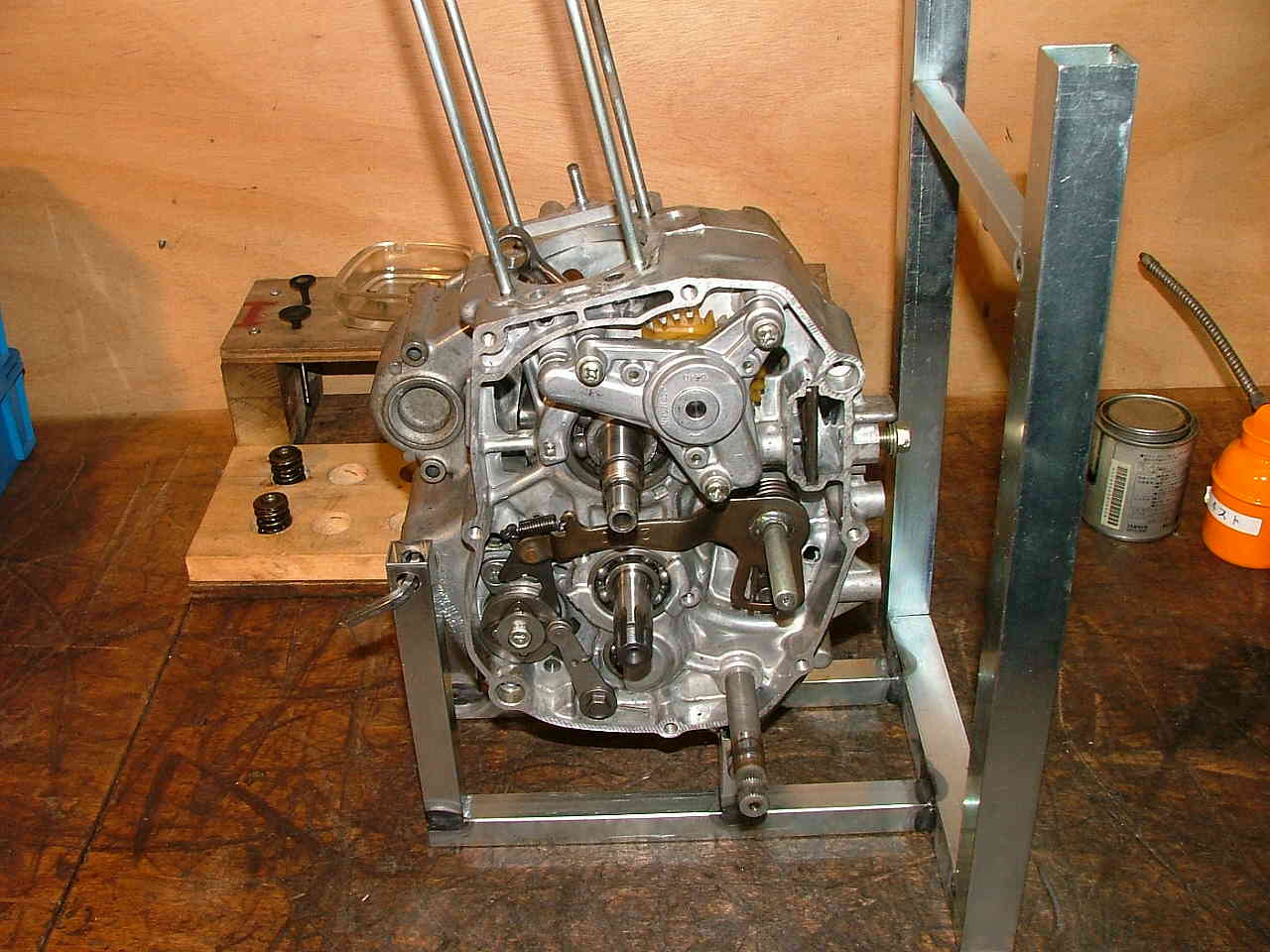

シフトカム&シフトフォークの作動にて、ミッションギアの変速を行います。 シフトフォークとシフトカムの接触部分に、ローラーが入っているんですね。一般的には直接接触が多いと思いますが、ローラーをかいしていると、一層スムーズな動きになるのでしょう。
|
|
マニホールドの中側も、磨き上げていきます。
|
|

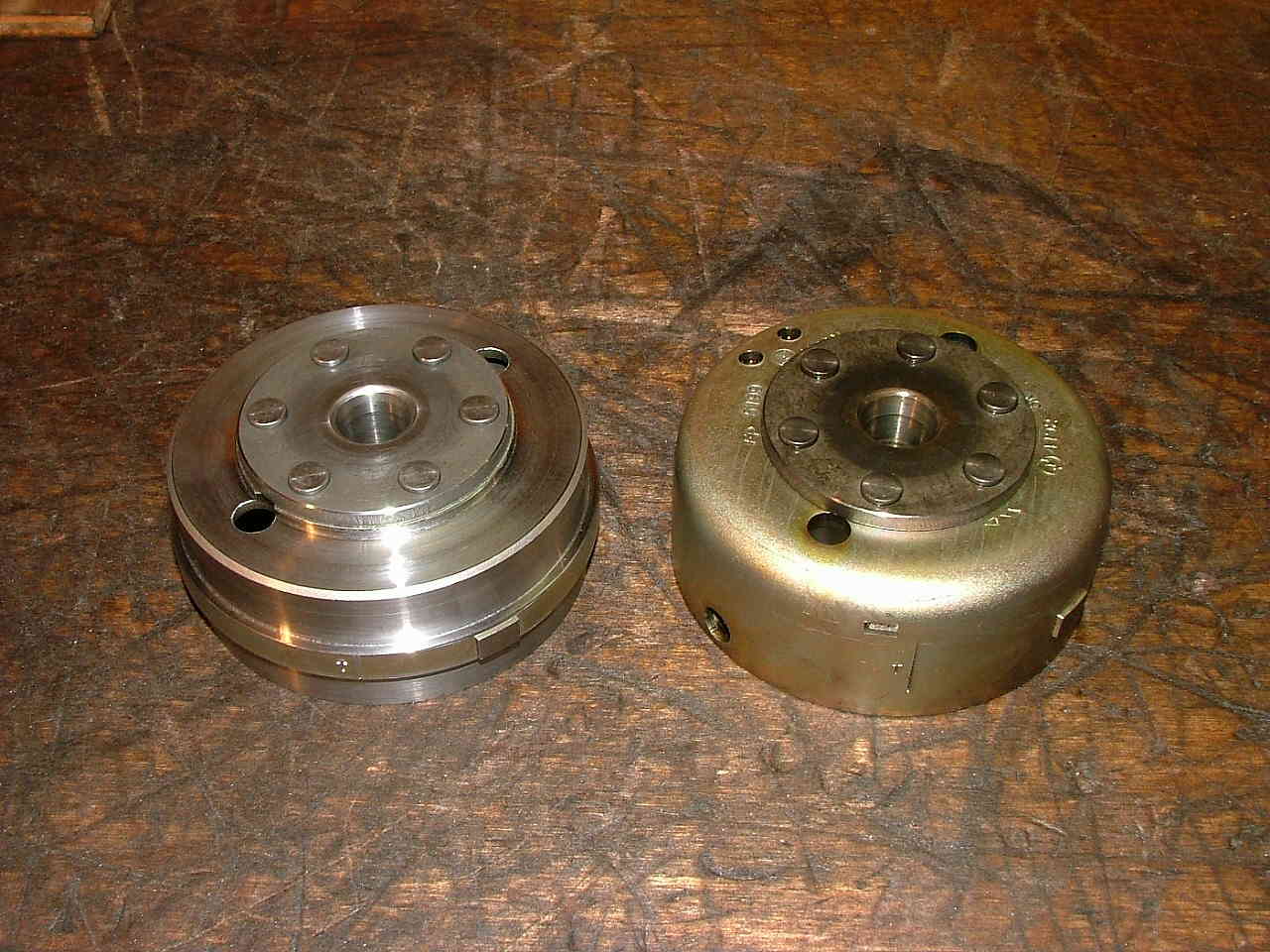

マグネットローターを軽量化します。
|
|

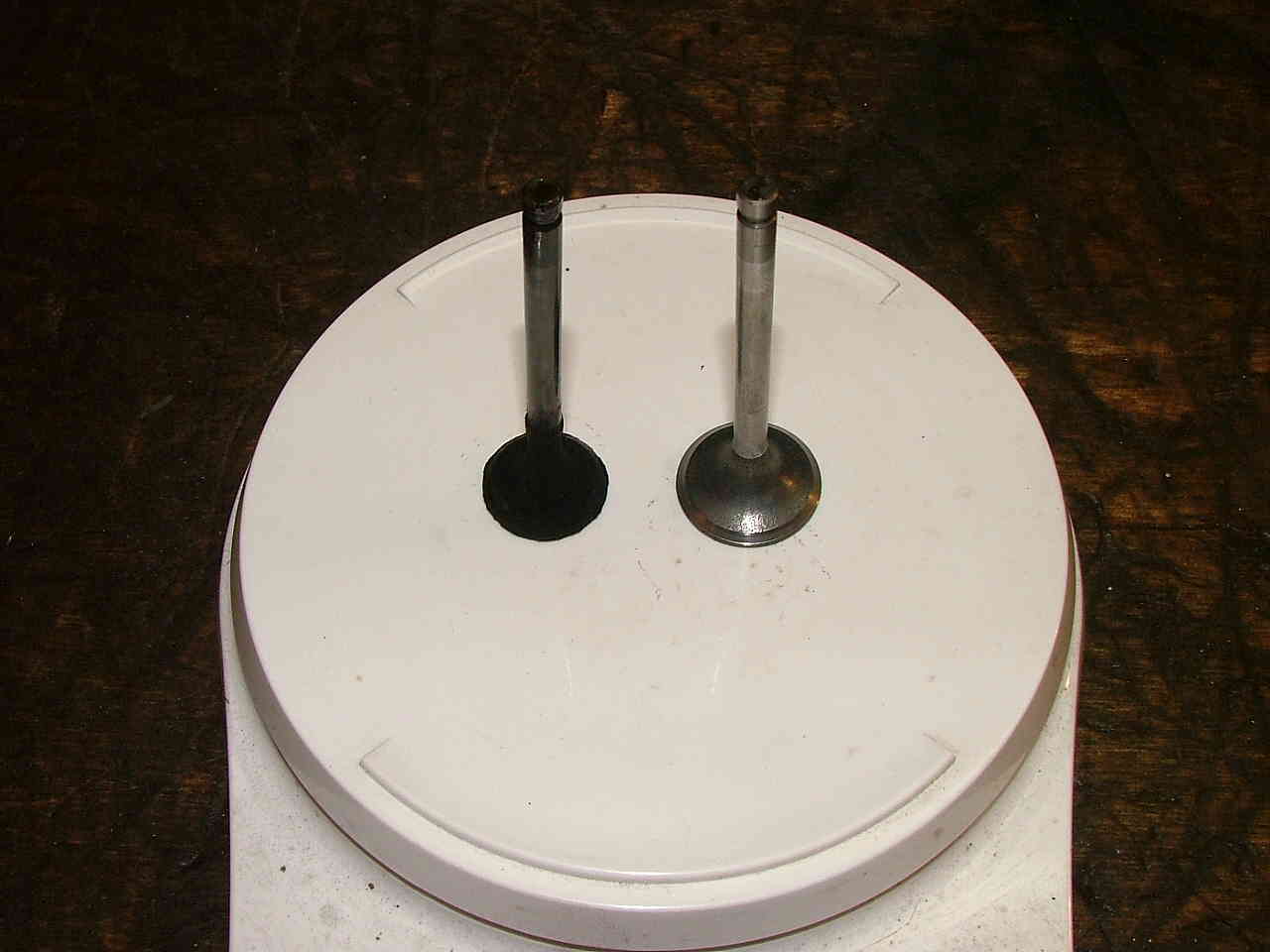

バルブも研磨していきます。
|
|

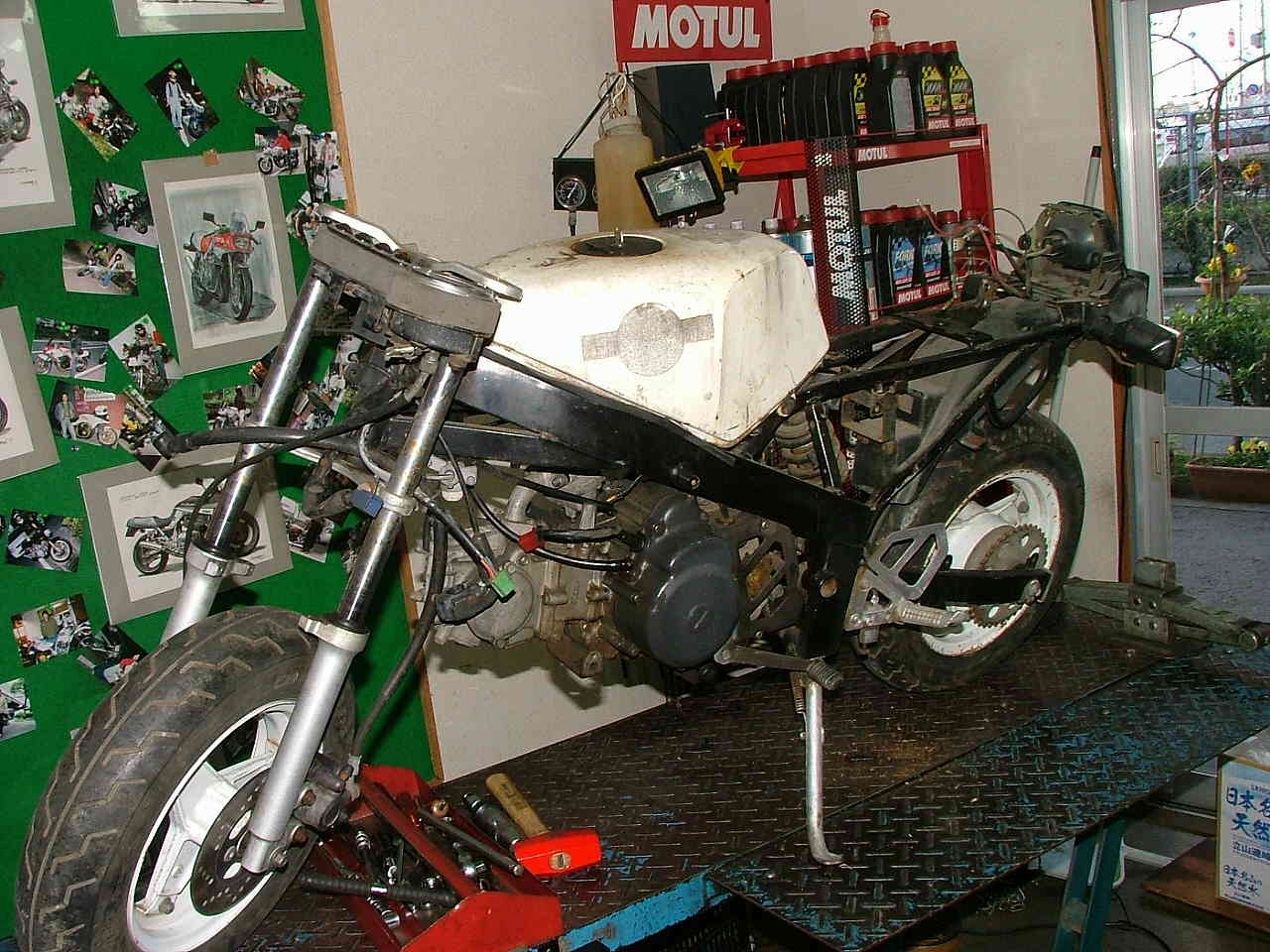

アヒルさんの購入した‘ギャガタナ’のカタナ外装を外しましたが・・・・(^_^;)
|
|

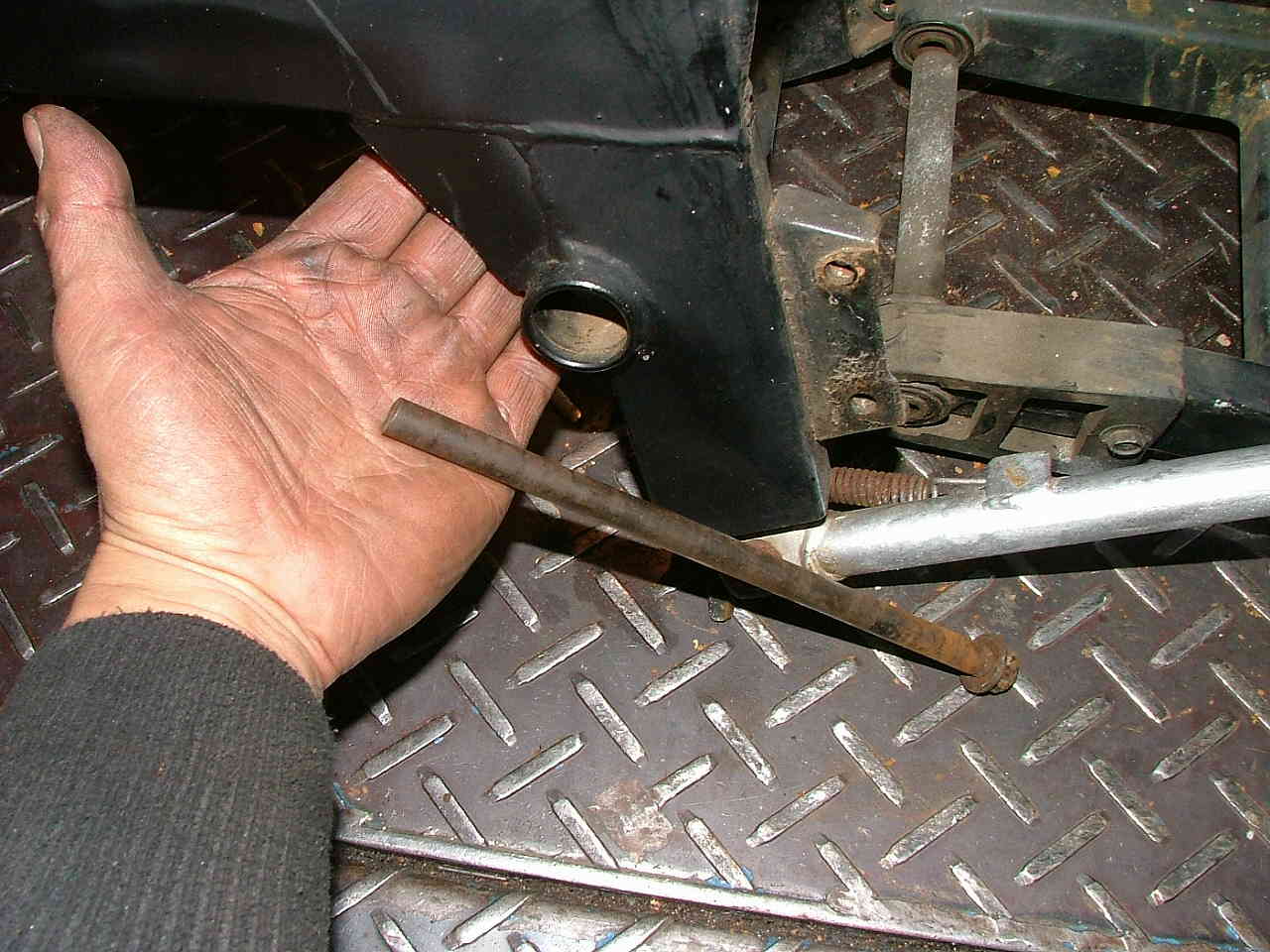

スイングアームピボットシャフトも・・・・ 折れていました。
この現象は、発生するようですね。先日堺カートランドで走っておられた方からも、同内容の不具合発生の事を教えて頂きました。
|
|

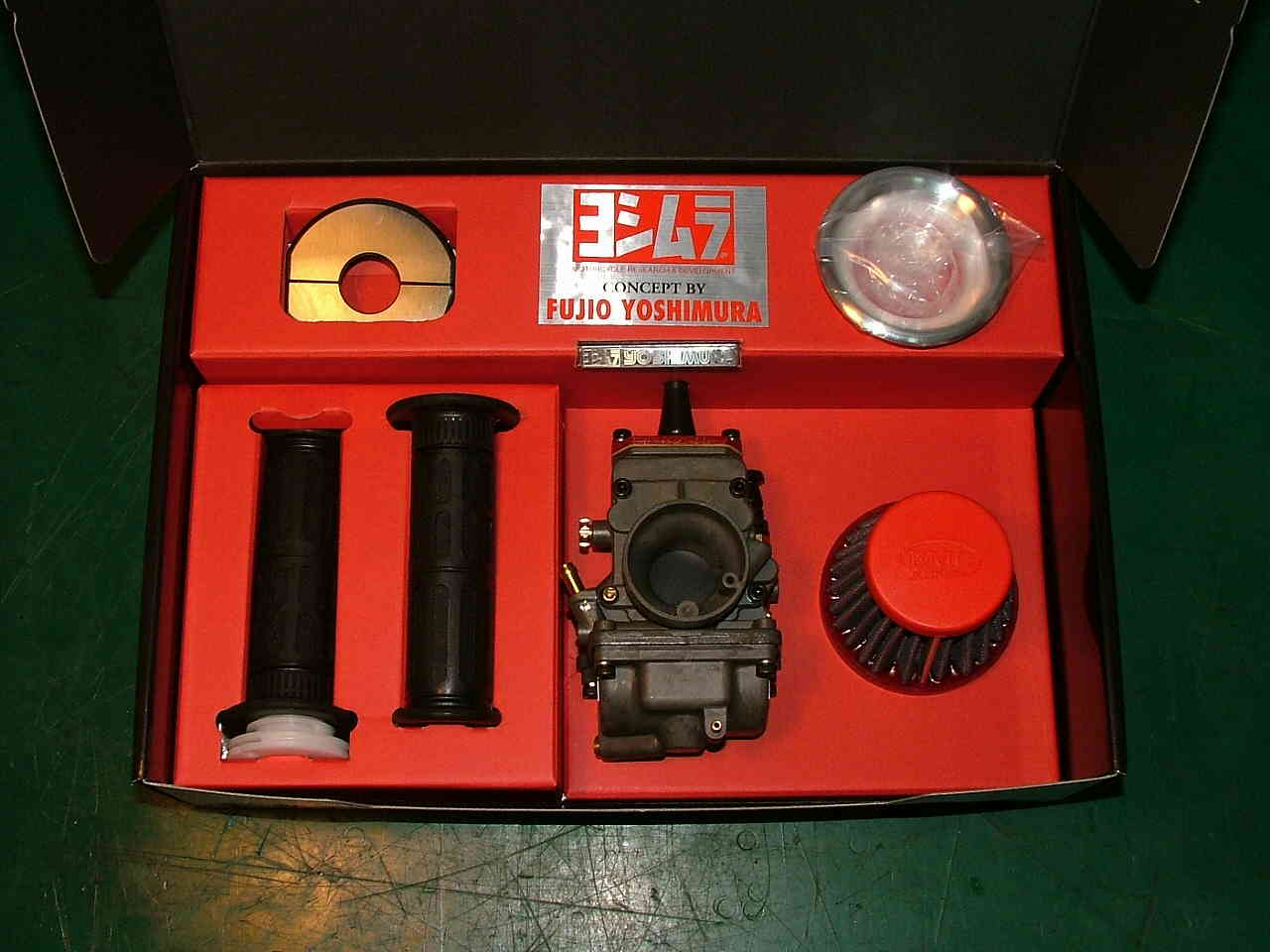

ヨシムラモンキー用パワーアップキットです。
TM−MJN24キャブレター:推奨排気量は88cc以上になっています。 今回のエンジンはTAKEGAWA52パイピストン利用で、88,7ccの予定です。
|
|

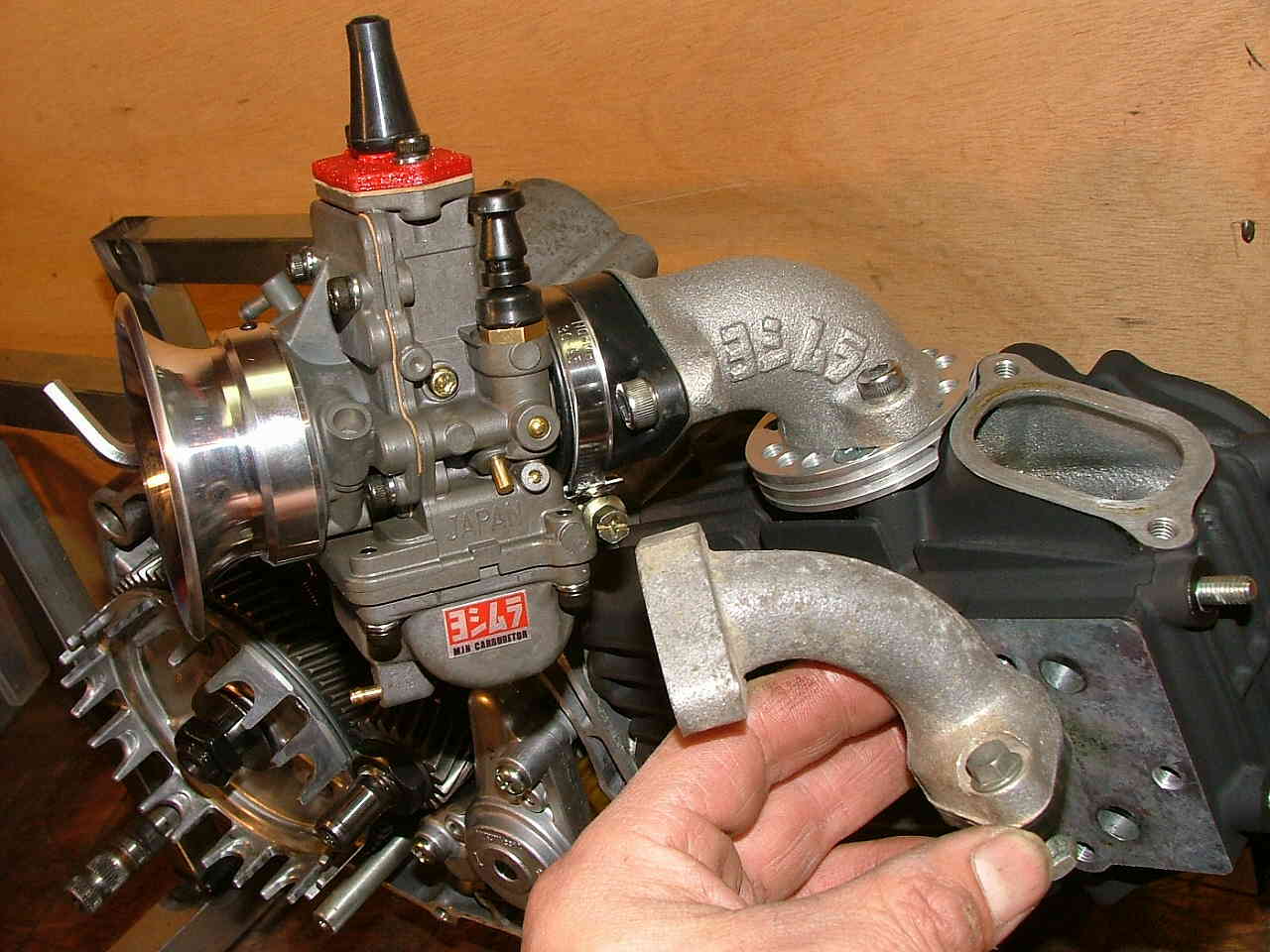

仮付け状態キャブです。ノーマルマニホールド&ヨシムラマニホールド口径違いも歴然ですね。 「頼むから速くなってくれよぉ〜」と願いながらの作業です(笑)
モンキー用パーツのギャグに対する流用方法や、カスタム方法は‘か〜すけさん(HP:GAGな毎日)’に色々教えて頂いています\(^o^)/ GAGファンの方なら、是非御覧になってみて下さい。 か〜すけさんは、モト・チャンプの1/32mileに参戦なされ、常時入賞されておられます! 2005年2月号にも、掲載されていますヨ♪
|
|

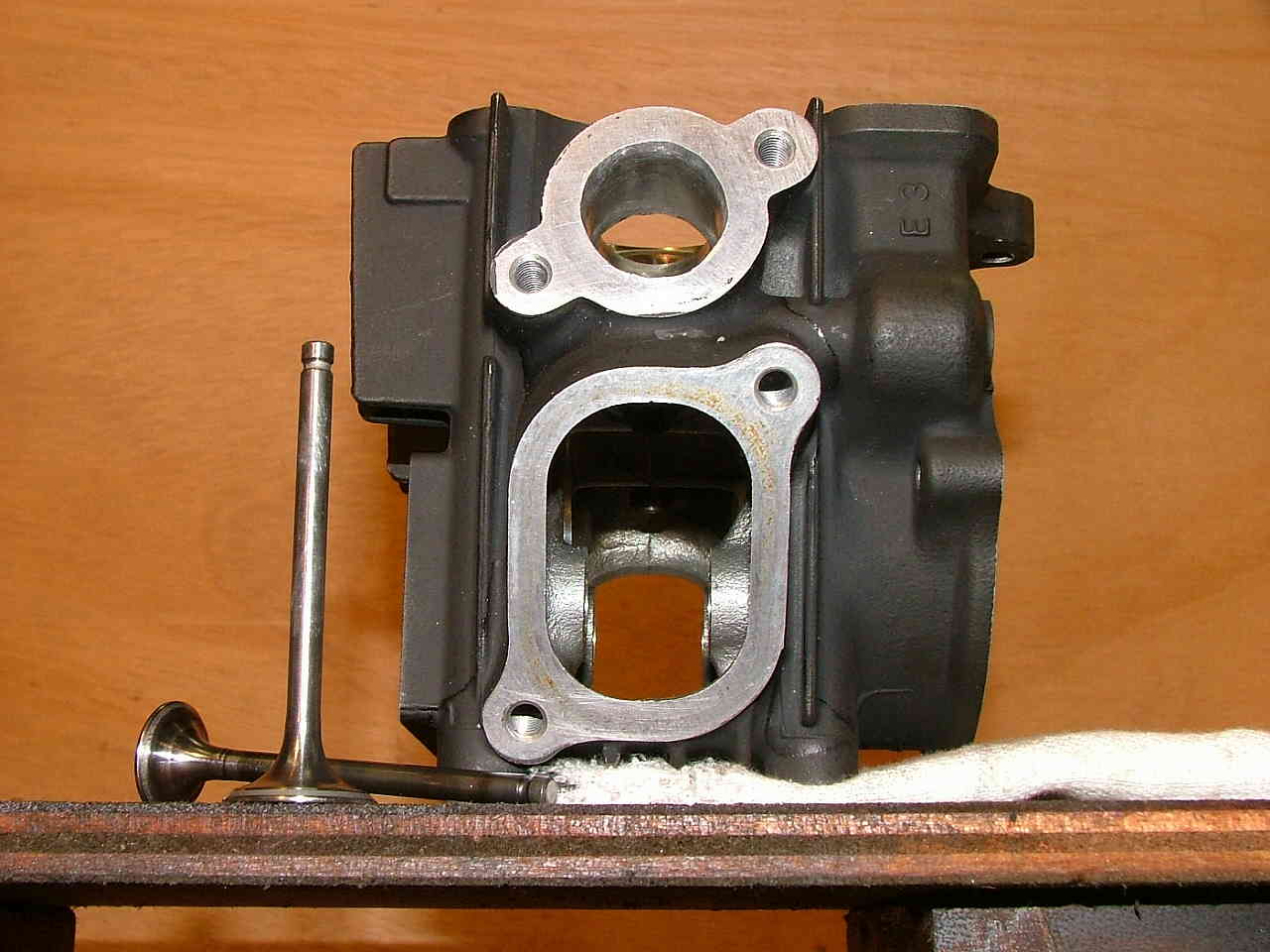

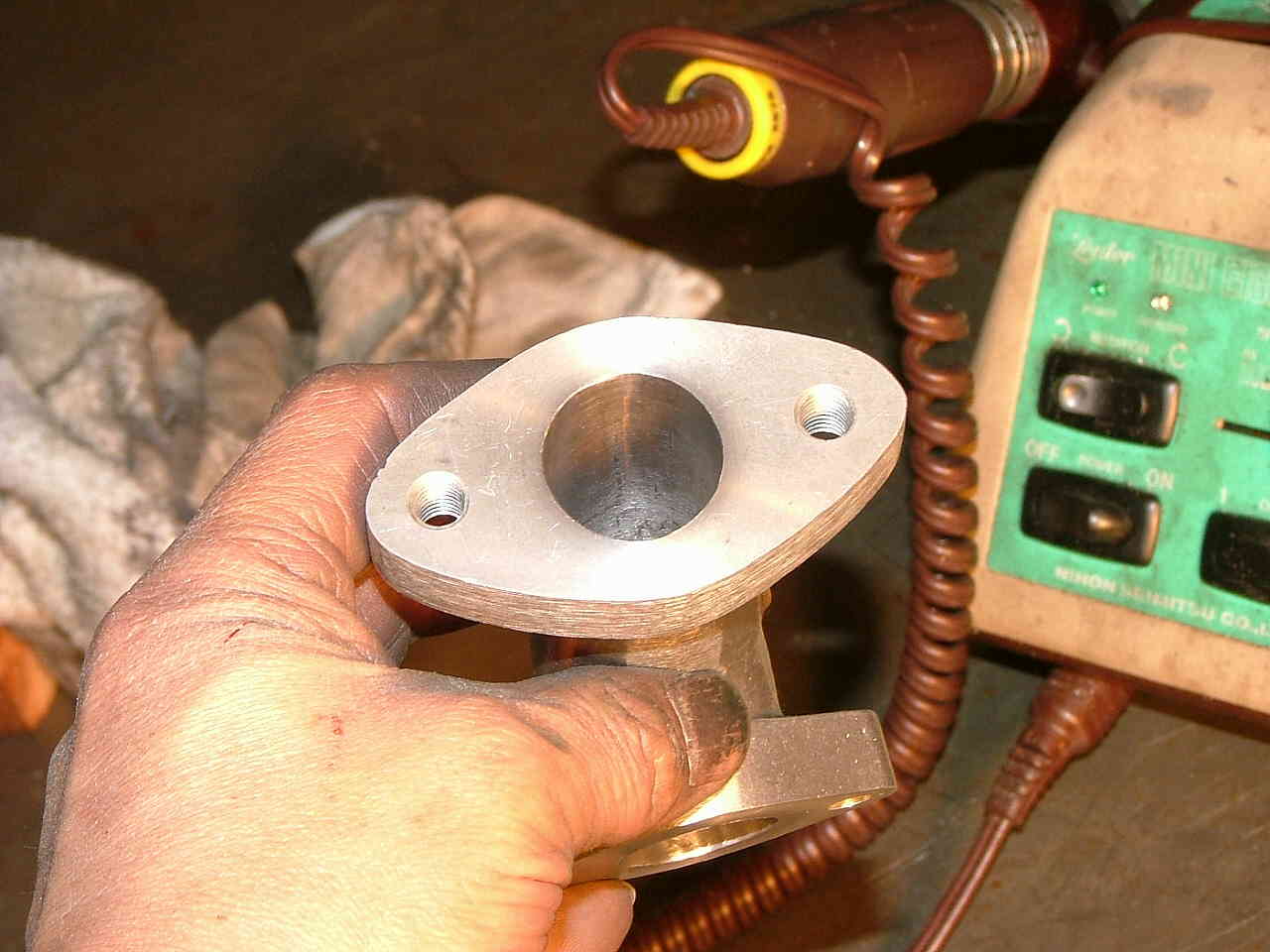

口径は、インテークマニホールド=26mm>アタッチメント=22mm>シリンダーヘッド=17mmです・・・(涙) 現状のまま取り付けると、合わせ面は段差になりますので、加工していきます。
ポート拡大、研磨 等のシリンダーヘッドチューンも行います♪
|
|

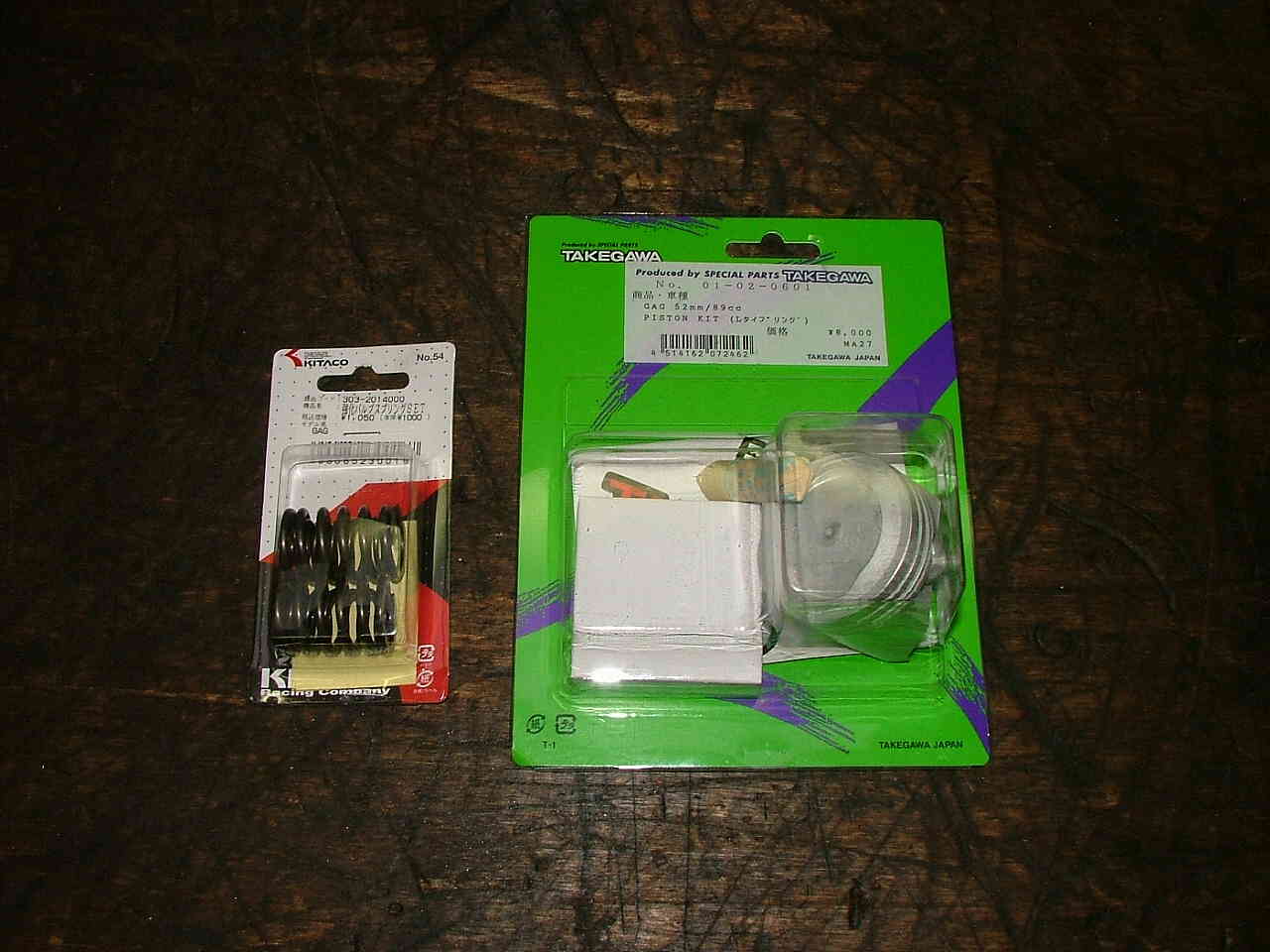

キタコ:強化バルブスプリング & TAKEGAWA:52パイピストンが入庫しました\(^o^)/
カートランド走行が出来る2月11日(金)までにエンジンが完成して、テスト走行が間に合うか!? 早速ボーリング依頼です。
|
|
シリンダーヘッド、ポート径拡大&研磨 バルブ擦り合わせ&研磨を行います。
|
|

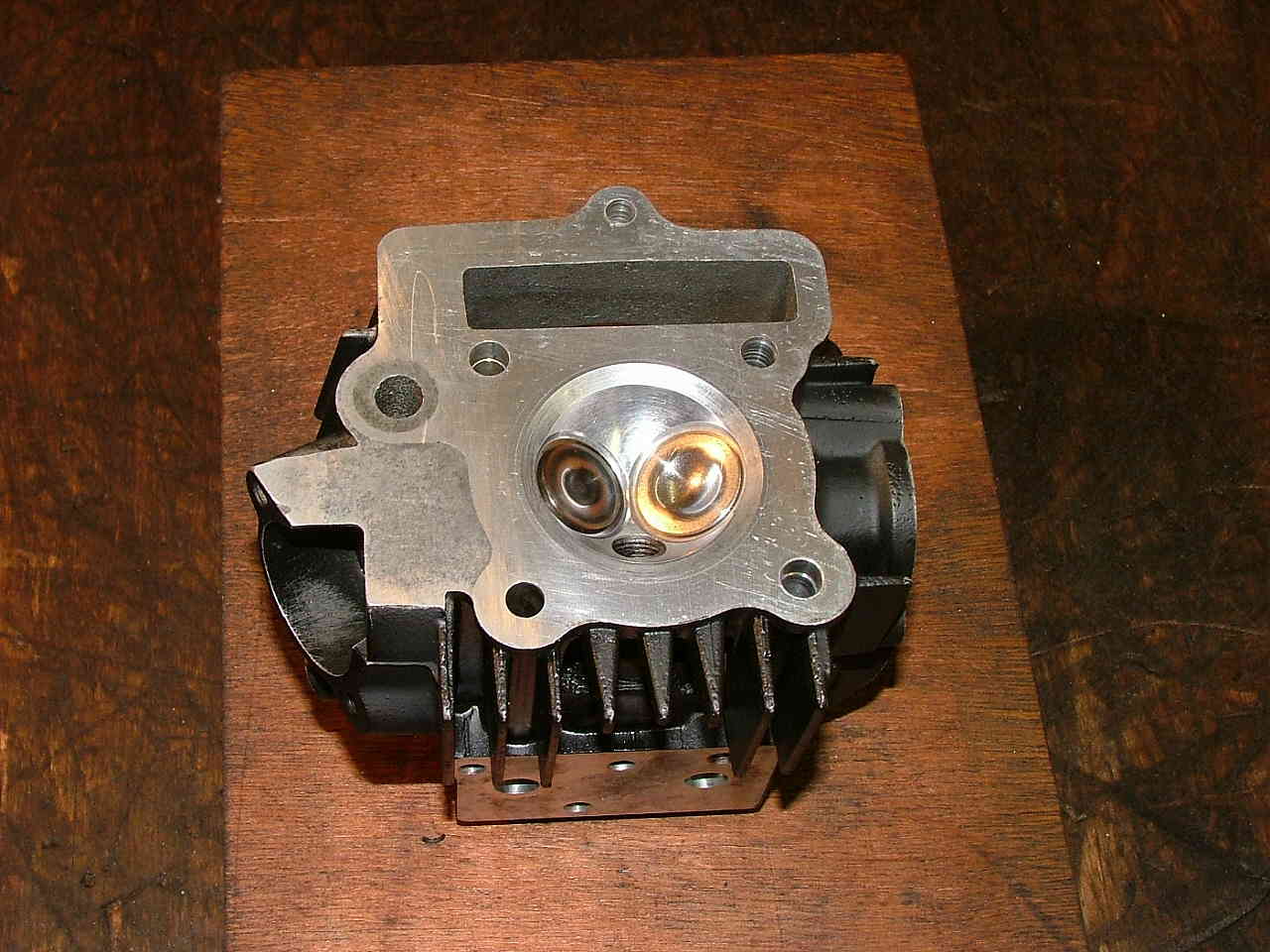

キタコ:強化バルブスプリングを組み込んでの、シリンダーヘッド完成です。ピカピカ輝いていると、嬉しいですねぇ〜♪
|
|

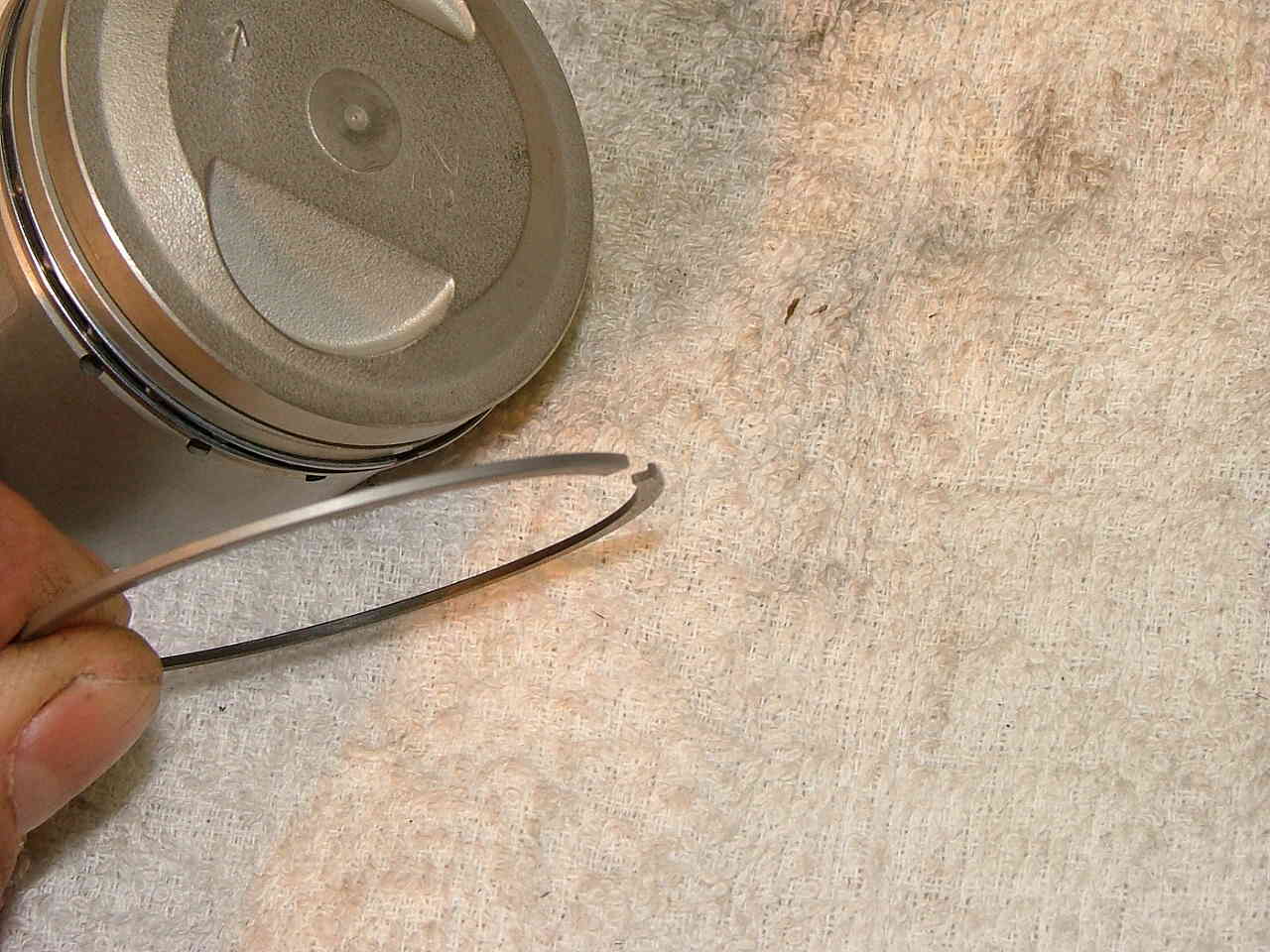

TAKEGAWA:52パイピストンのピストンリングは1本でした。リング形状はL型でした。 |
|
ボーリングシリンダーを組み込みます。 |
|

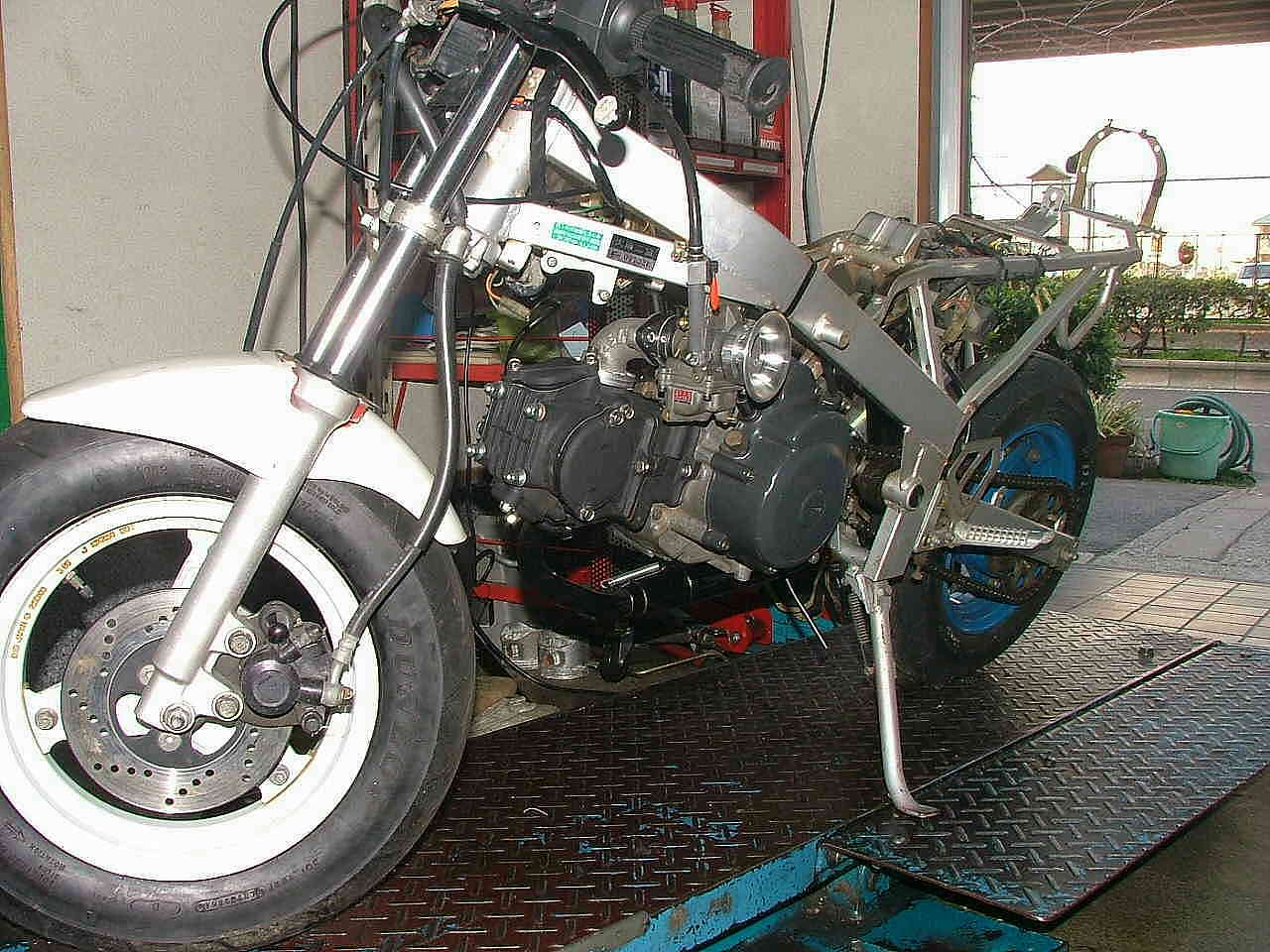

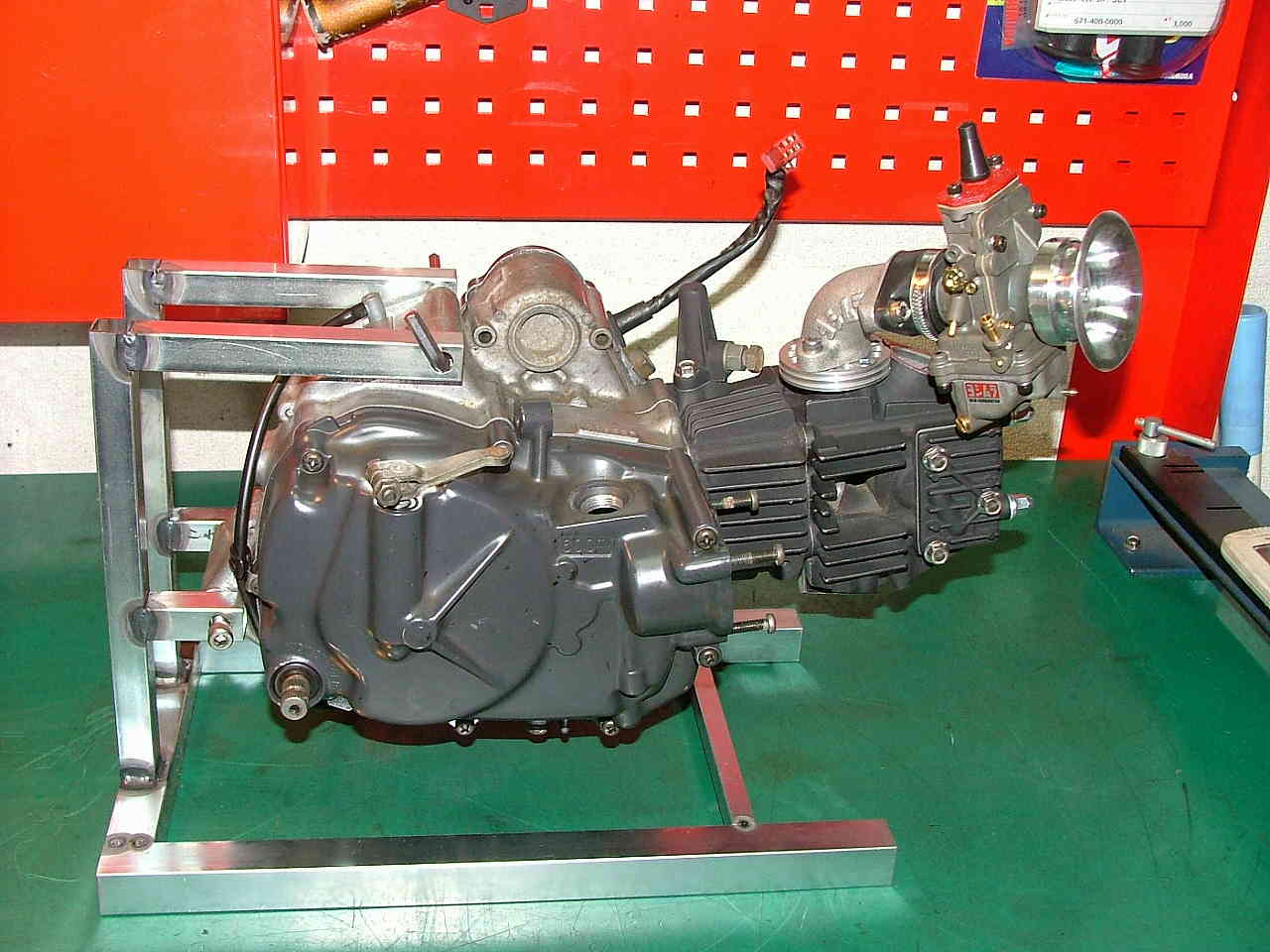

完成したエンジンに、 ヨシムラモンキー用パワーアップキット‘TM−MJN24キャブレター’の代り付けです。 |
|
エンジン始動は、一発始動。
回転は、全然違いますネ\(^o^)/ 走行が、超楽しみです(^_^)v
|
|
