GSX1100SE エンジンフルオーバーホール
@エンジン分解
Aエンジン組立て
|
Aエンジン組立て
|
|
ヨシムラ1135ccピストン&ボーリングシリンダー&交換ライナーです。
ボーリングはシリンダー内のライナー部分を広げていきますが、元のシリンダーライナーをボーリングするとライナーに不具合が有りました。その為にライナー交換になりました。 ヨシムラにおいてカタナのライナー交換はこのシリンダーが一機目だそうです。ヨシムラワンオフですね。
|
|
シリンダーに打刻された‘ヨシムラ 276’です。画像を拡大すると、ハッキリと読めます。
|
|
洗浄&チェックの済んだクランクケースに部品を組込んでいきます。

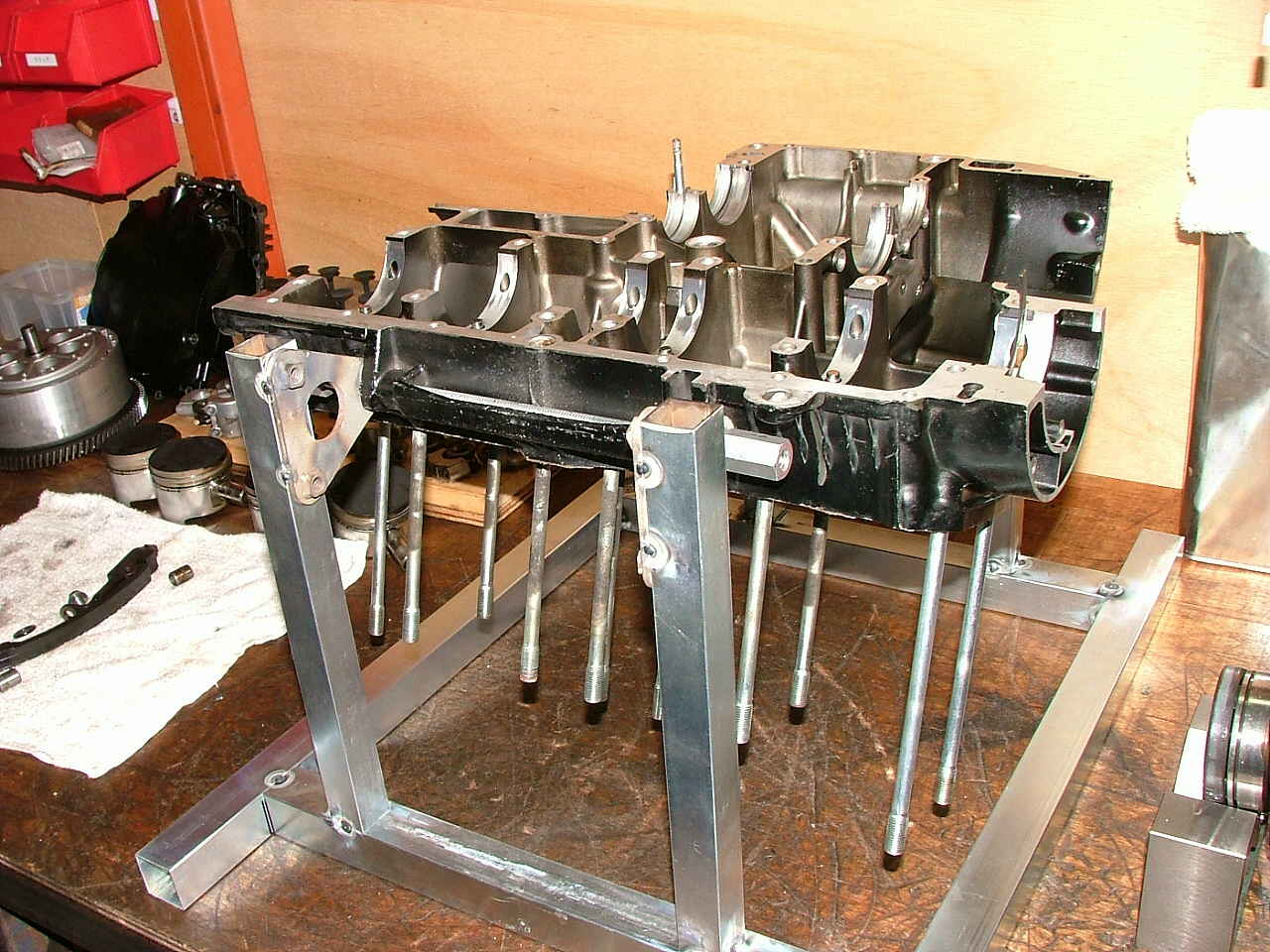

クランクケースが上下分割の場合、上部クランクケースを逆向きにしてクランクシャフト、ミッション等を組込みます。
|
|
ミッション関係では、シフトフォークを交換しました。 |
|

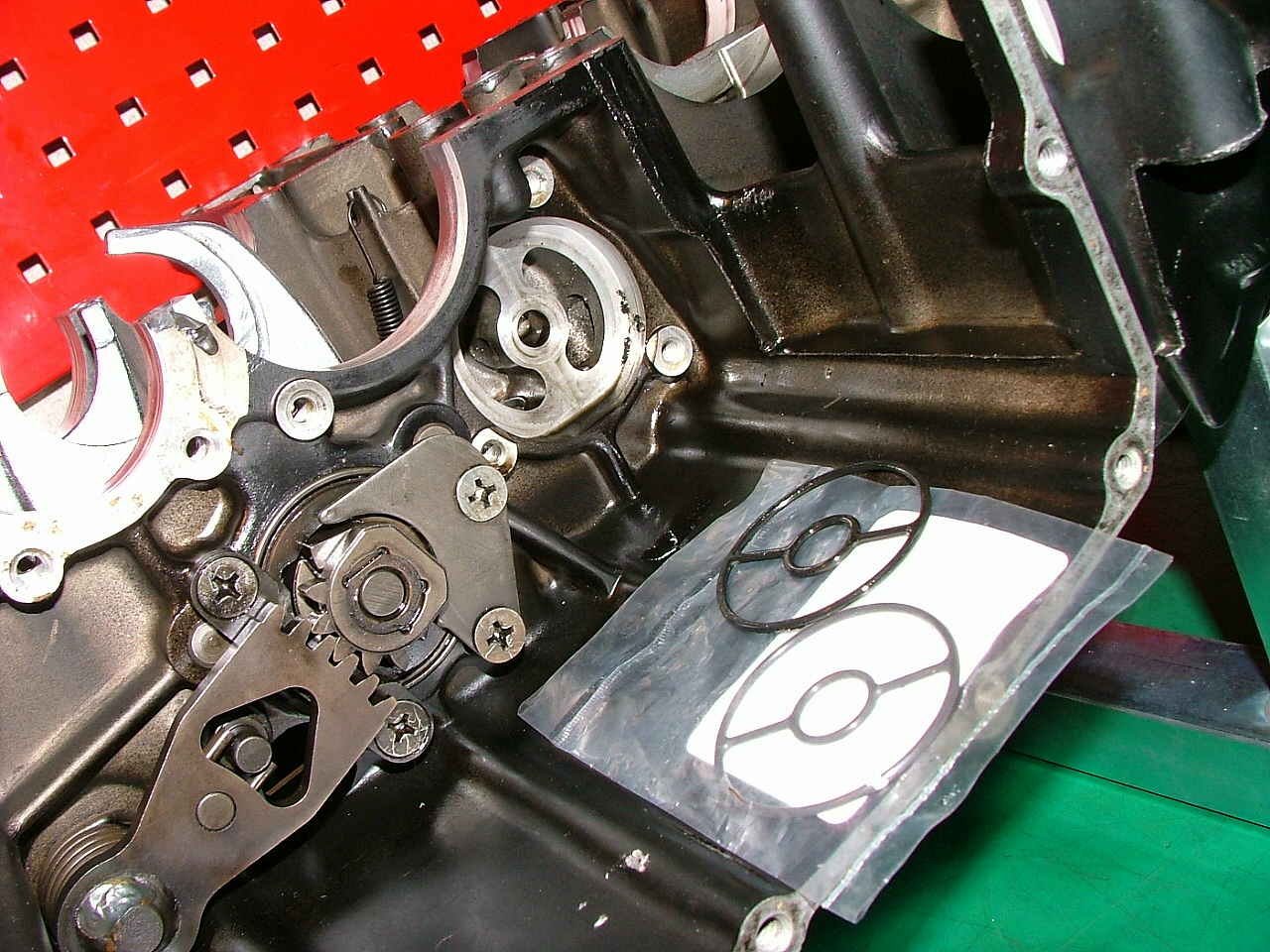

Oリング交換の為にオイルポンプを外すと、ゴミが入っていました。
|
|
シフトフォーク、シフトドラム等はクランクケース下側に組込み、逆向きにしてクランクケース上側に乗せます。 シフトフォークを、ミッションギア溝に合わせます。
|
|

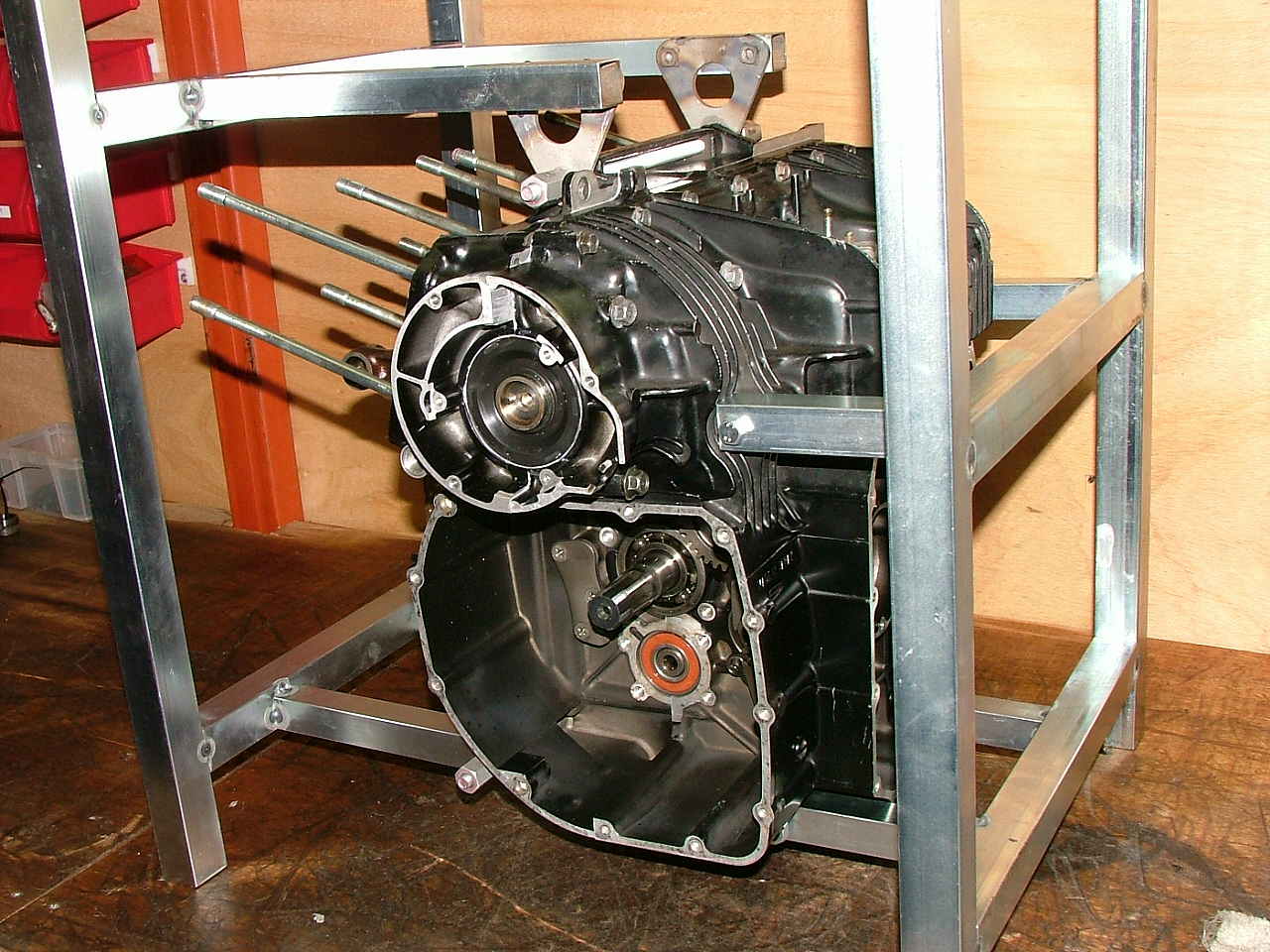

クランクケース締付けボルトは、上下共々有ります。規定トルクで、指定された順序にて、締付けていきます。
|
|

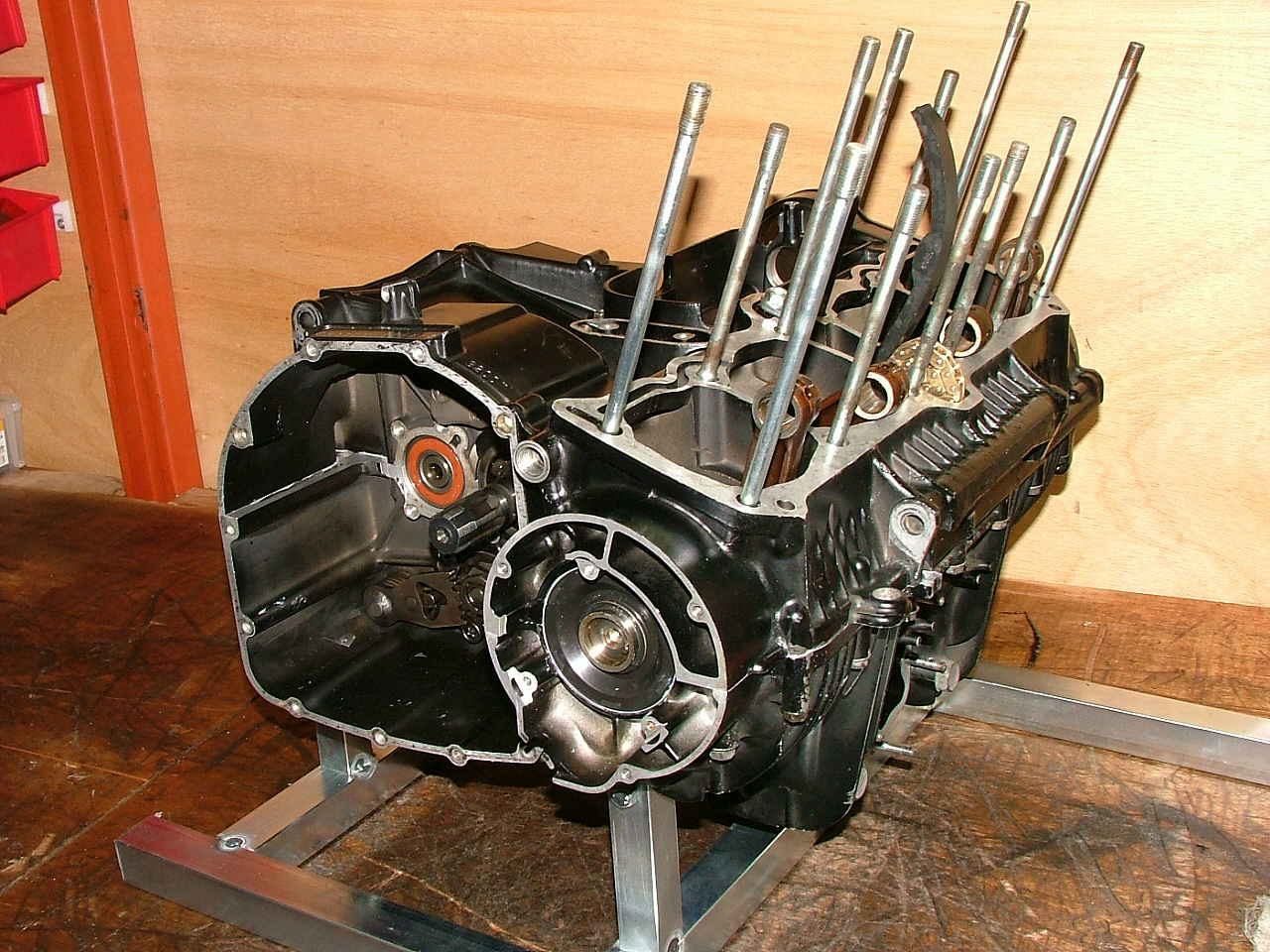

クランクケース部分完成です。
|
|

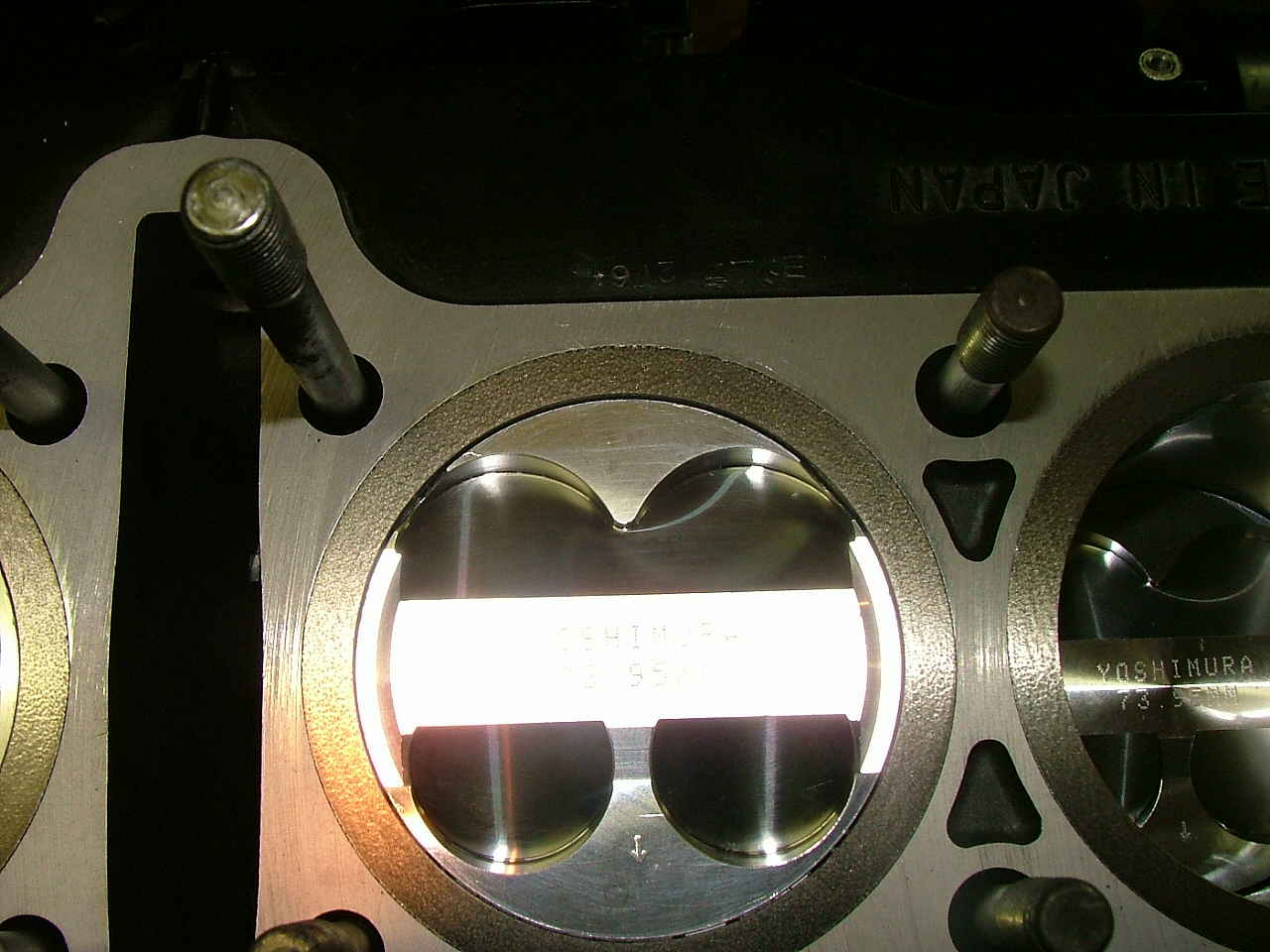

光輝く、1135ccピストンヘッド&シリンダーです。
|
|
シリンダーヘッドを組込んでいきます。
今回は、IN&EXバルブ&バルブガイド&バルブスプリングも新品交換しました。
|
|

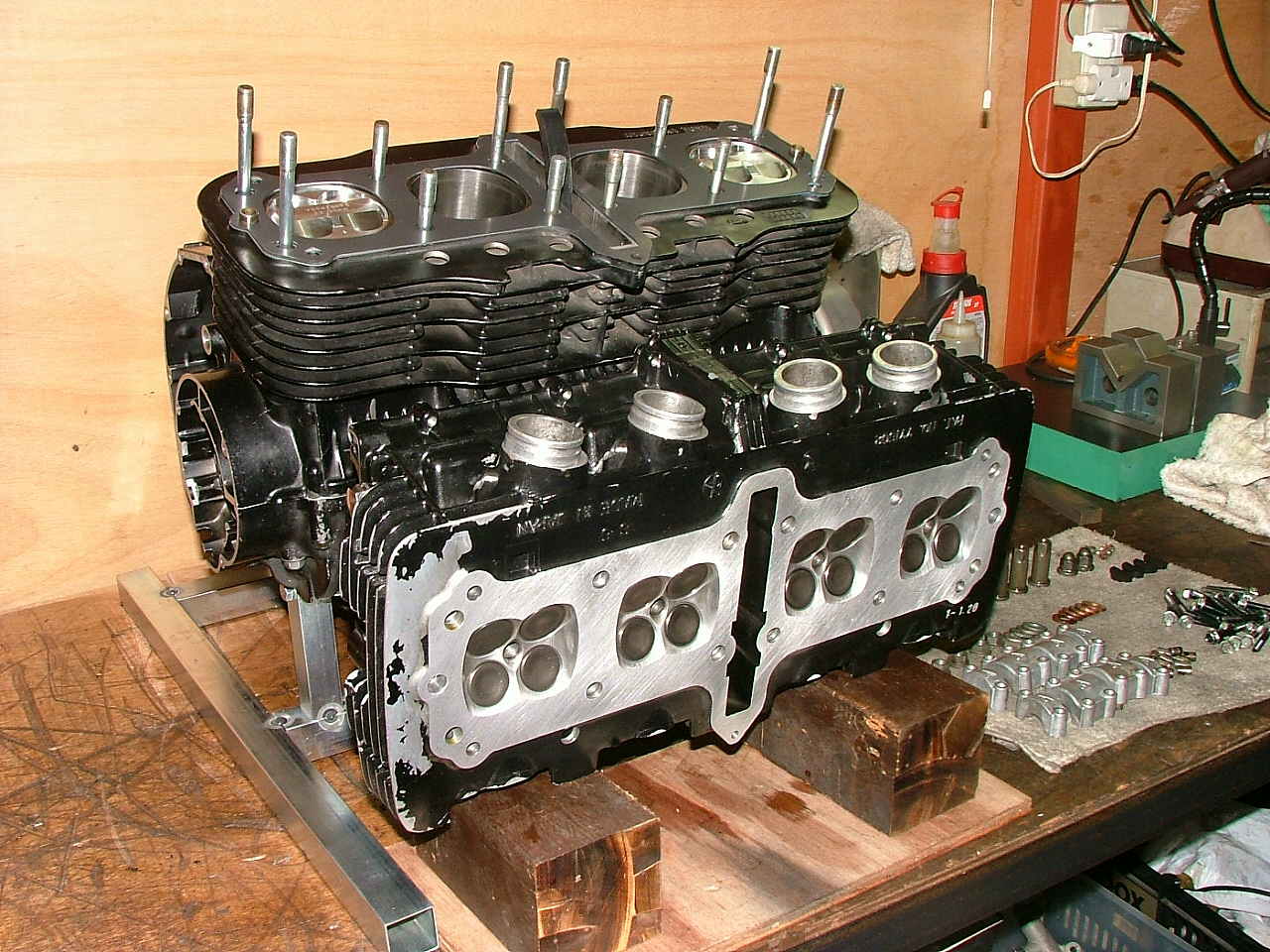

クランクケース、シリンダーにシリンダーヘッドを乗せていきます。 |
|

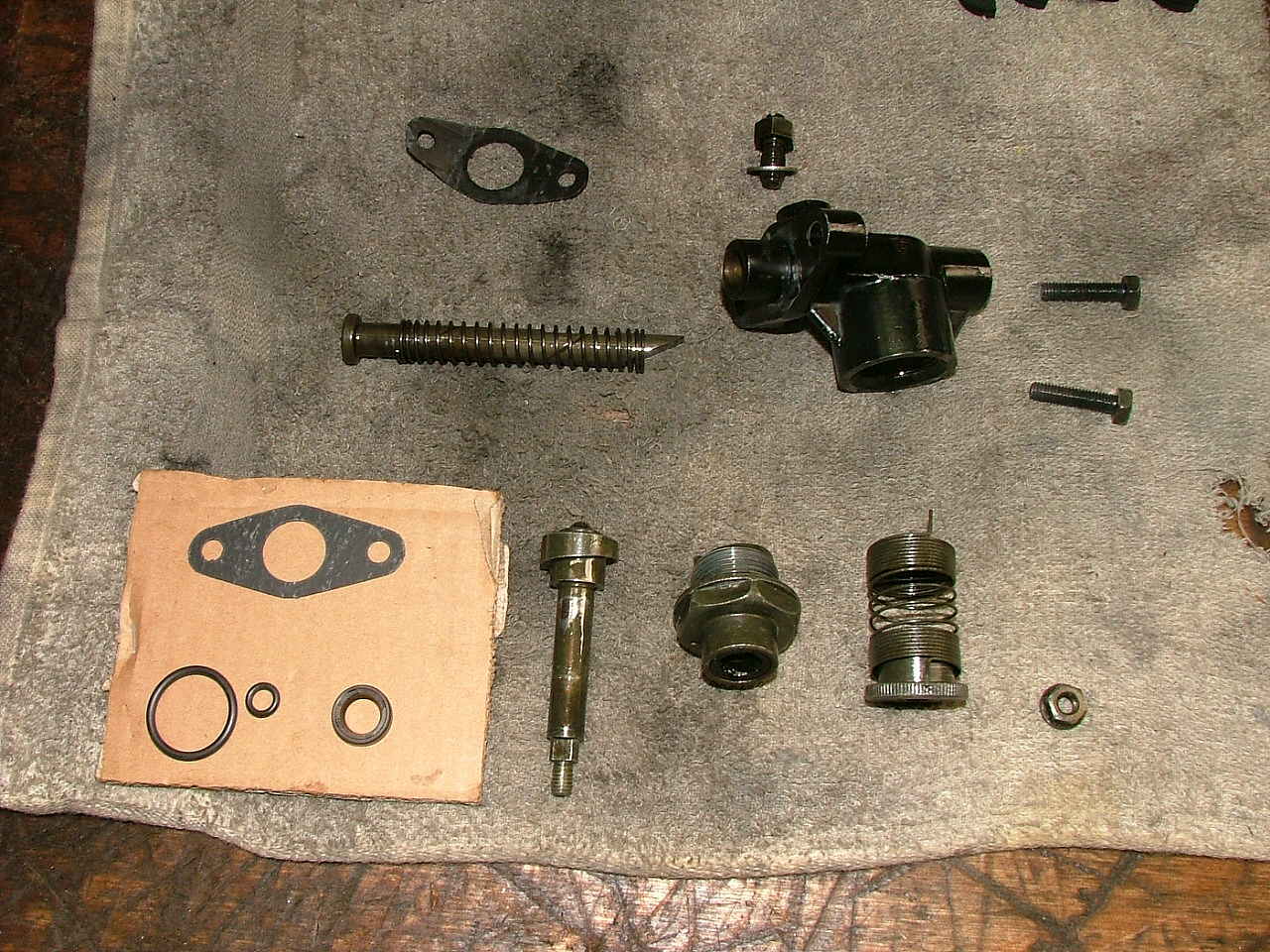

カムチェーンテンショナー内のOリング、オイルシールを交換します。 |
|
シリンダーヘッド組込み後に、カムシャフトの組込みです。 タイミングを合わせる為に、1番&4番ピストンを上死点にしておきます。
今回使用のカムシャフトは‘ヨシムラST−1’です。
|
|
エキゾーストカムシャフトの2本です。 左側がノーマル、右側がST−1です。違いが御解りになるでしょうか?
↑ヨシムラHPの‘商品紹介・商品情報’内に、ステージNoの詳細について書かれています。
|
|
先ず、エキゾーストカムシャフトのタイミングを合わせます。 その後にインテークカムシャフトタイミングを合わせます。 |
|

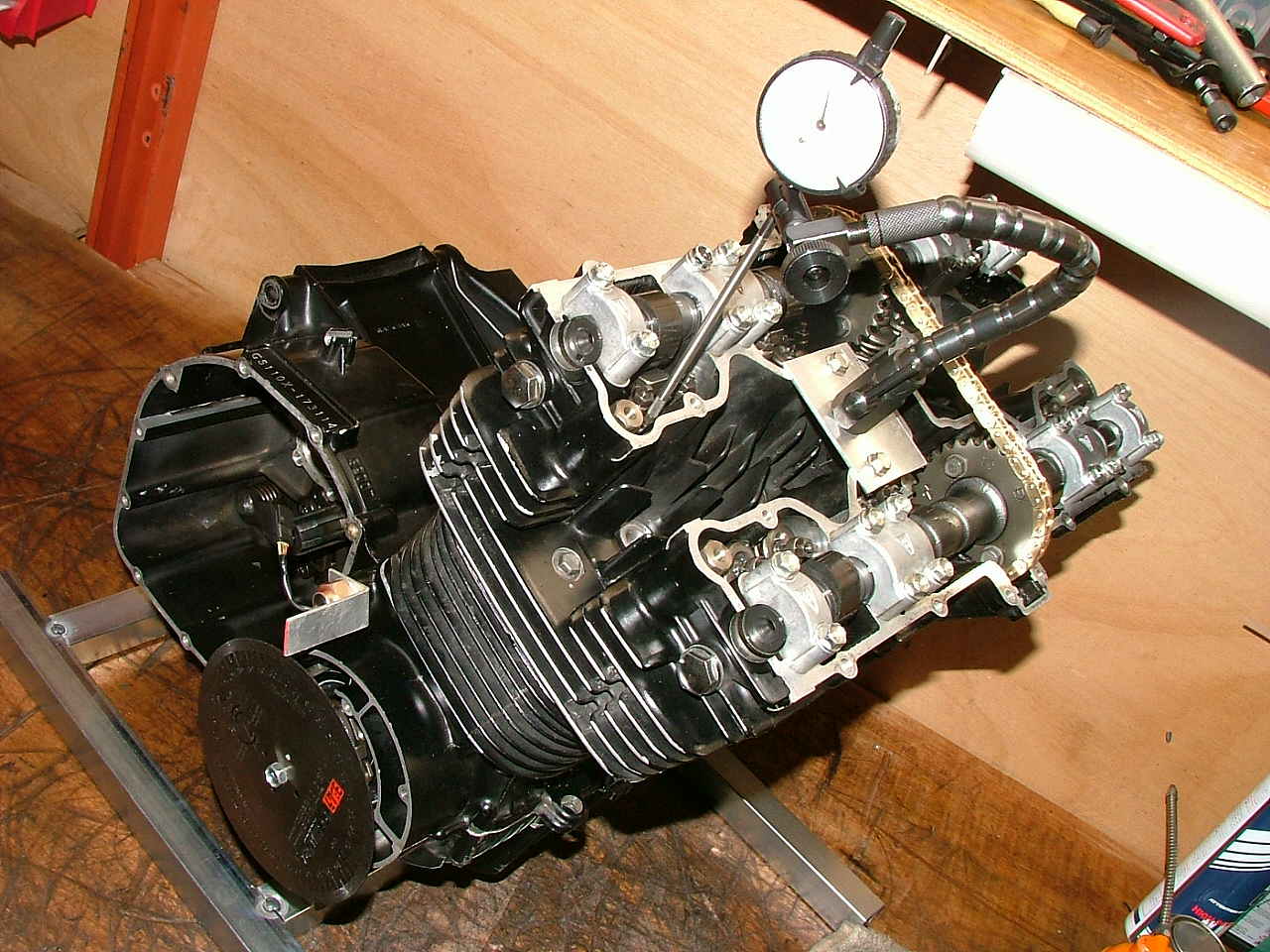

カムシャフトを組込み後に、再度バルブタイミングを調整で合わせていきます。タペットクリアランスは0,15です。ノーマルは0.07〜0.12なので、少し広めです。
この後、バーネットクラッチを組込みました。
|
|

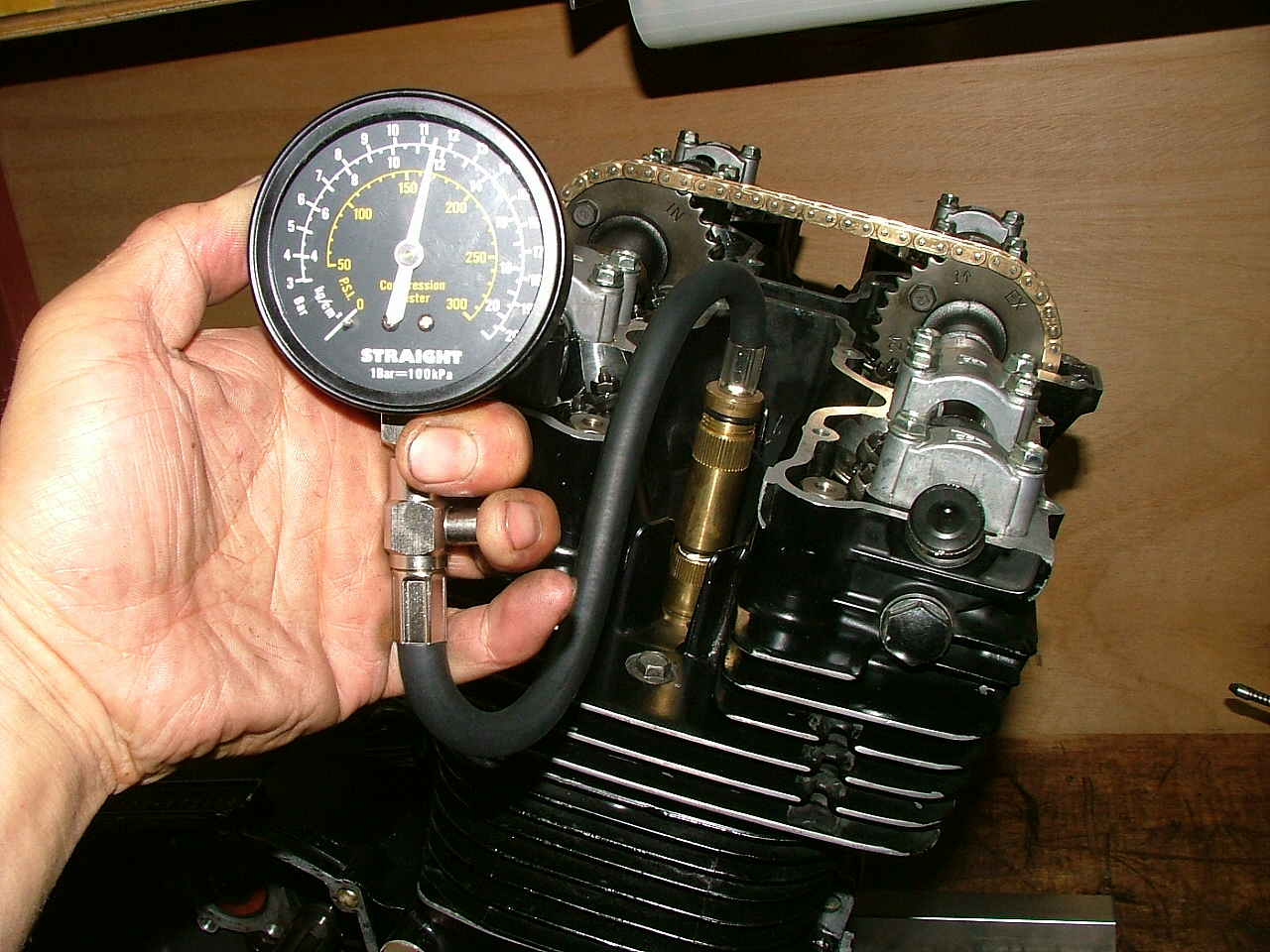

各気筒の圧縮は11,6でした。 |
|
完成した1135cc フルオーバーホールエンジン。
