ディグリーフルオーバーホール





@腰上各部確認

A腰下各部確認

B組立て

A腰下各部確認



A腰下各部確認

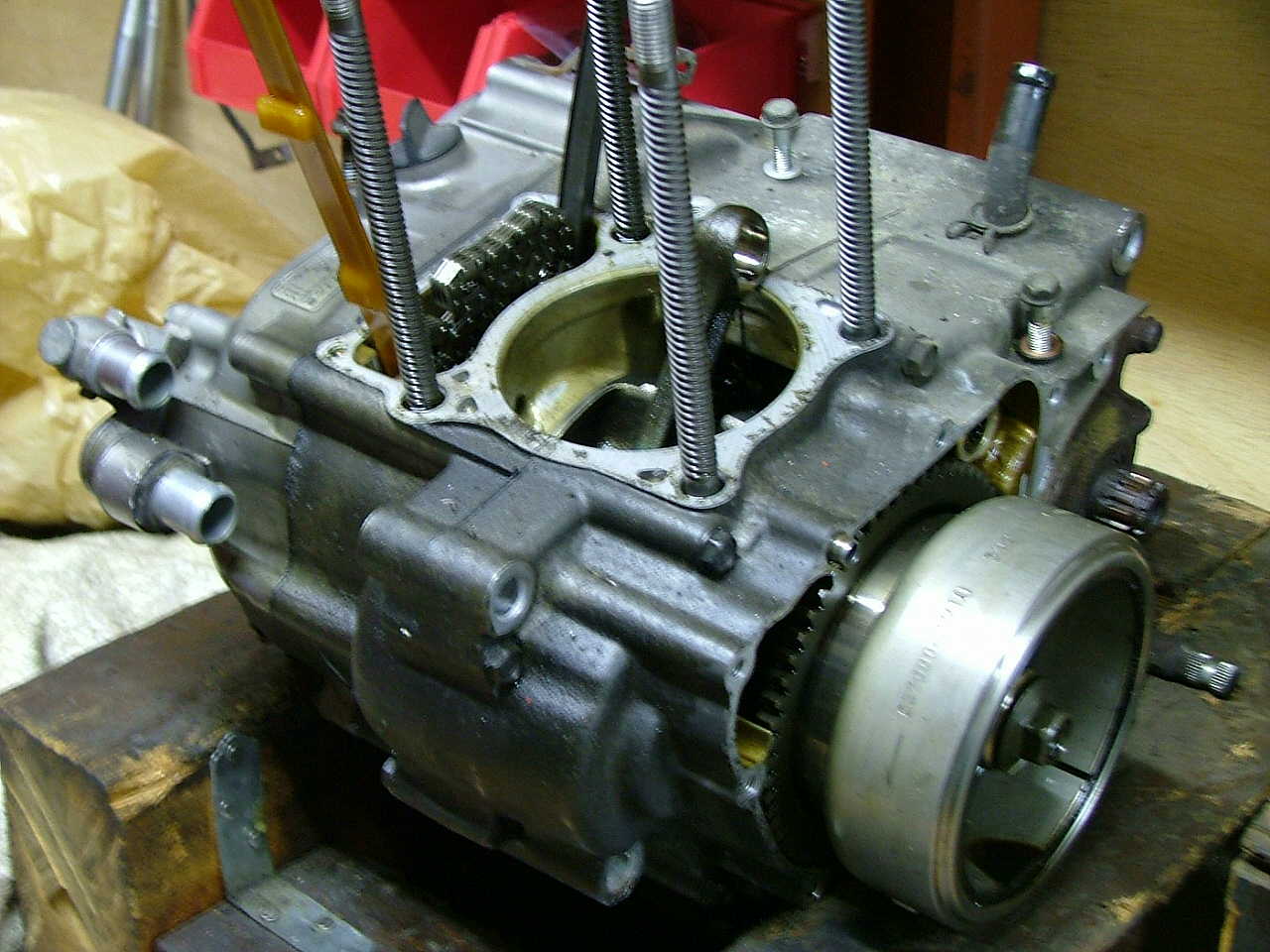

クランクケース側を、分解します。

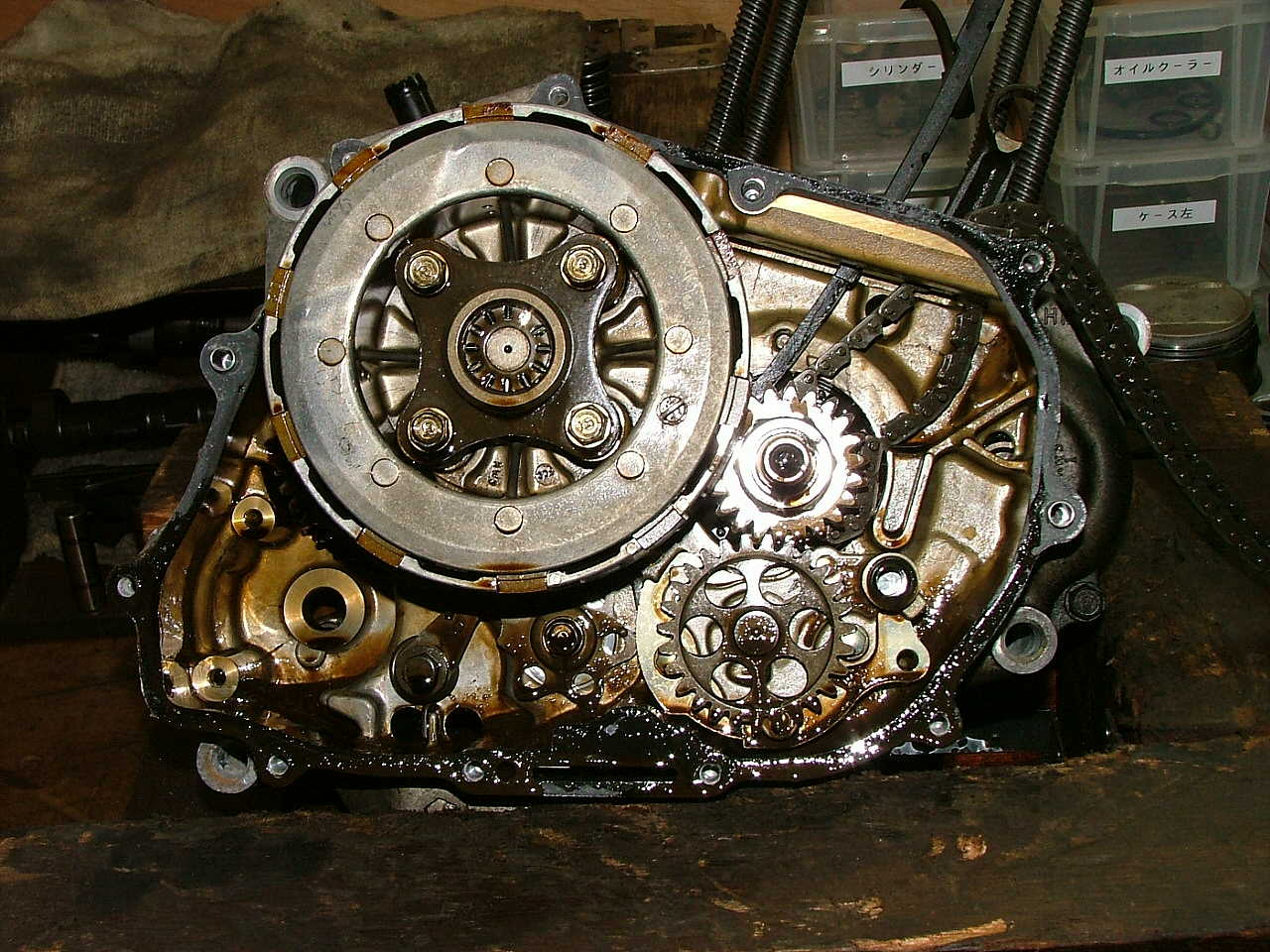

クラッチ側です。

クラッッチハウジングのセンター留めナットは、ナット自体がカシメで、四つ穴タイプです。普通の六角ボックスレンチでは、取外しは出来ません。

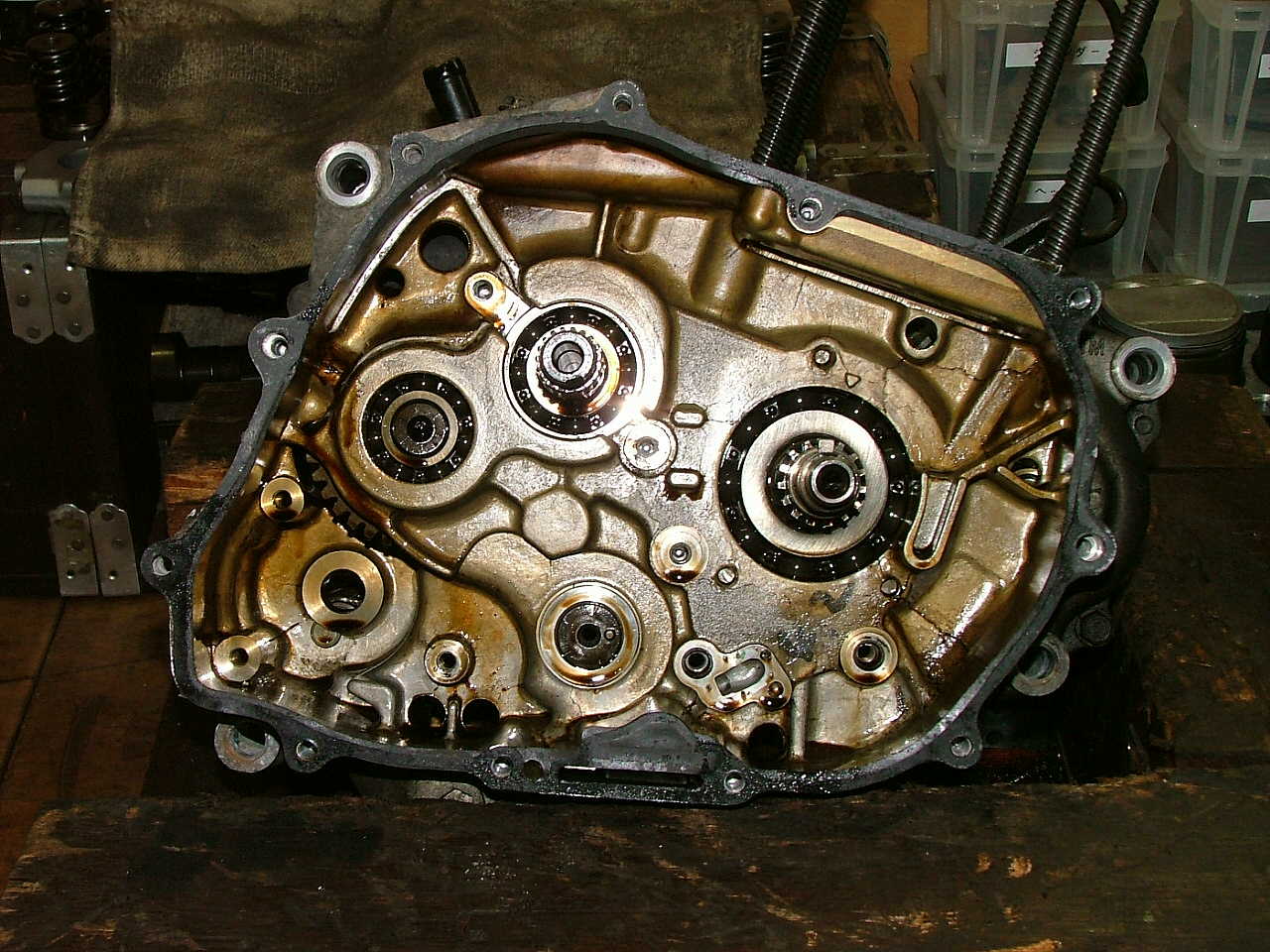

全てを取外したクラッチ側です。

クランクシャフトのナットも、カシメタイプになっています。

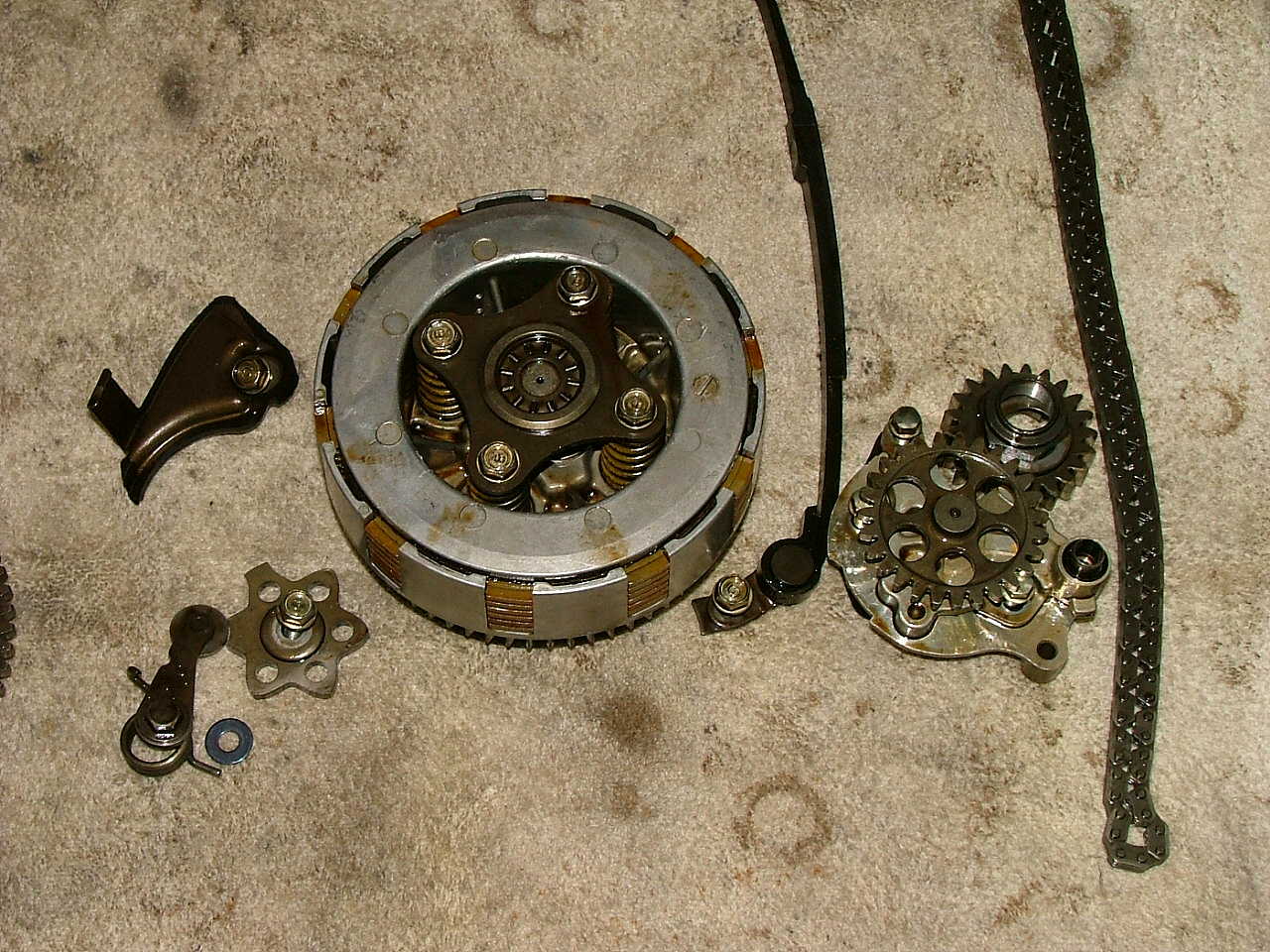

取り外した、クラッチ側パーツ。

カムチェーン、オイルポンプ、カムチェーンテンショナガイド、クラッチハウジング、ミッション系の部品です。

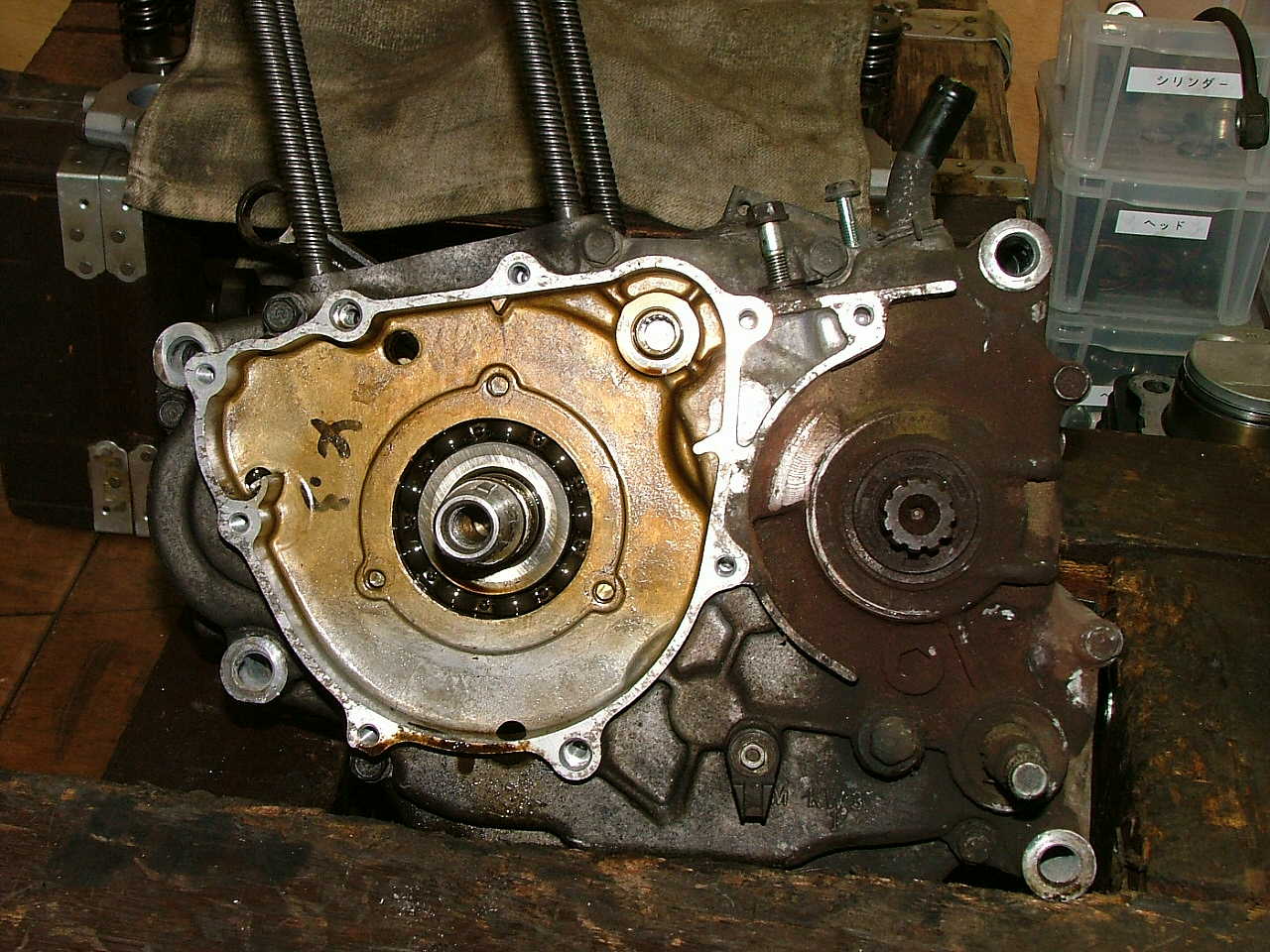

エンジン左、ローター側です。

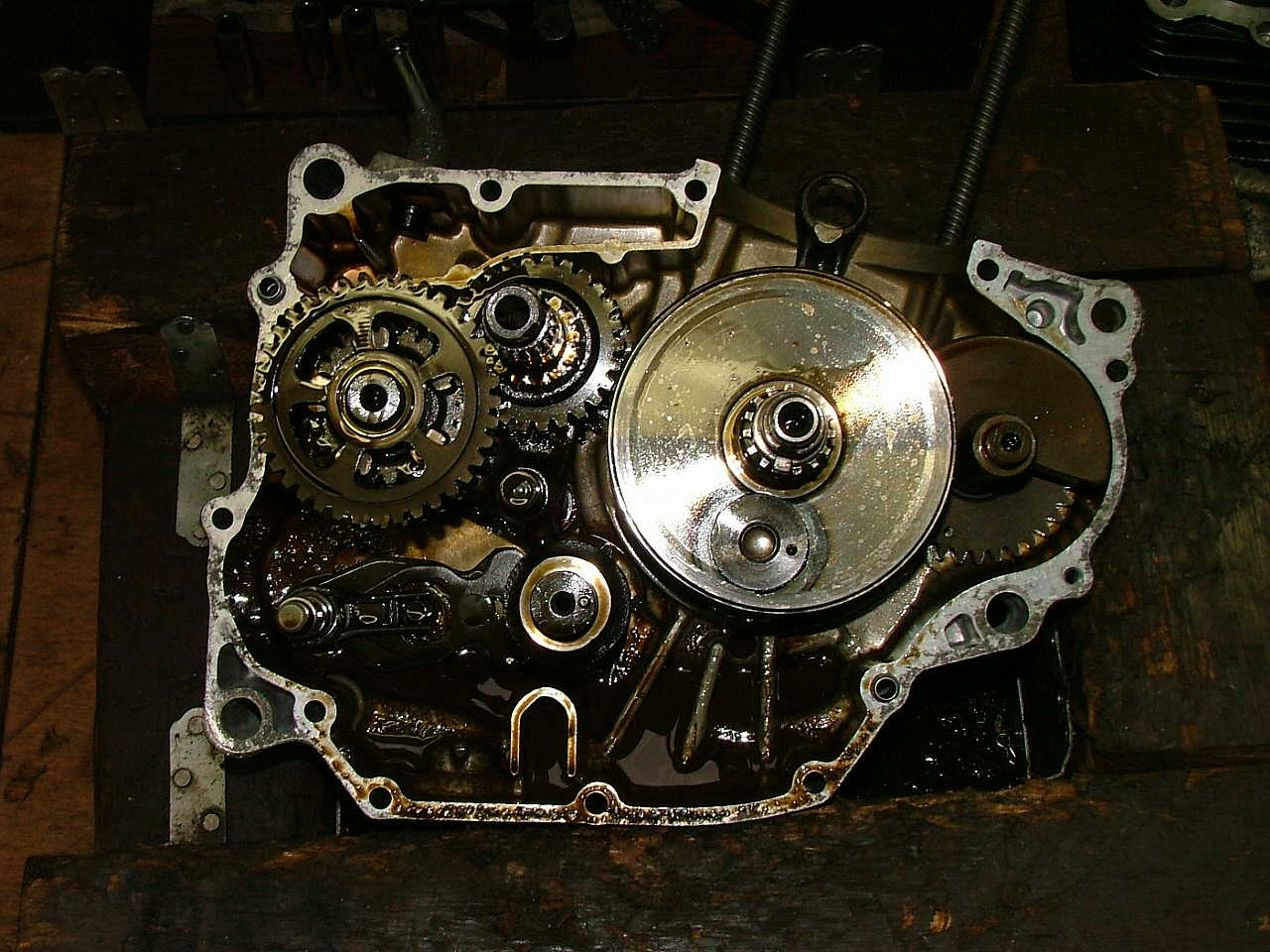

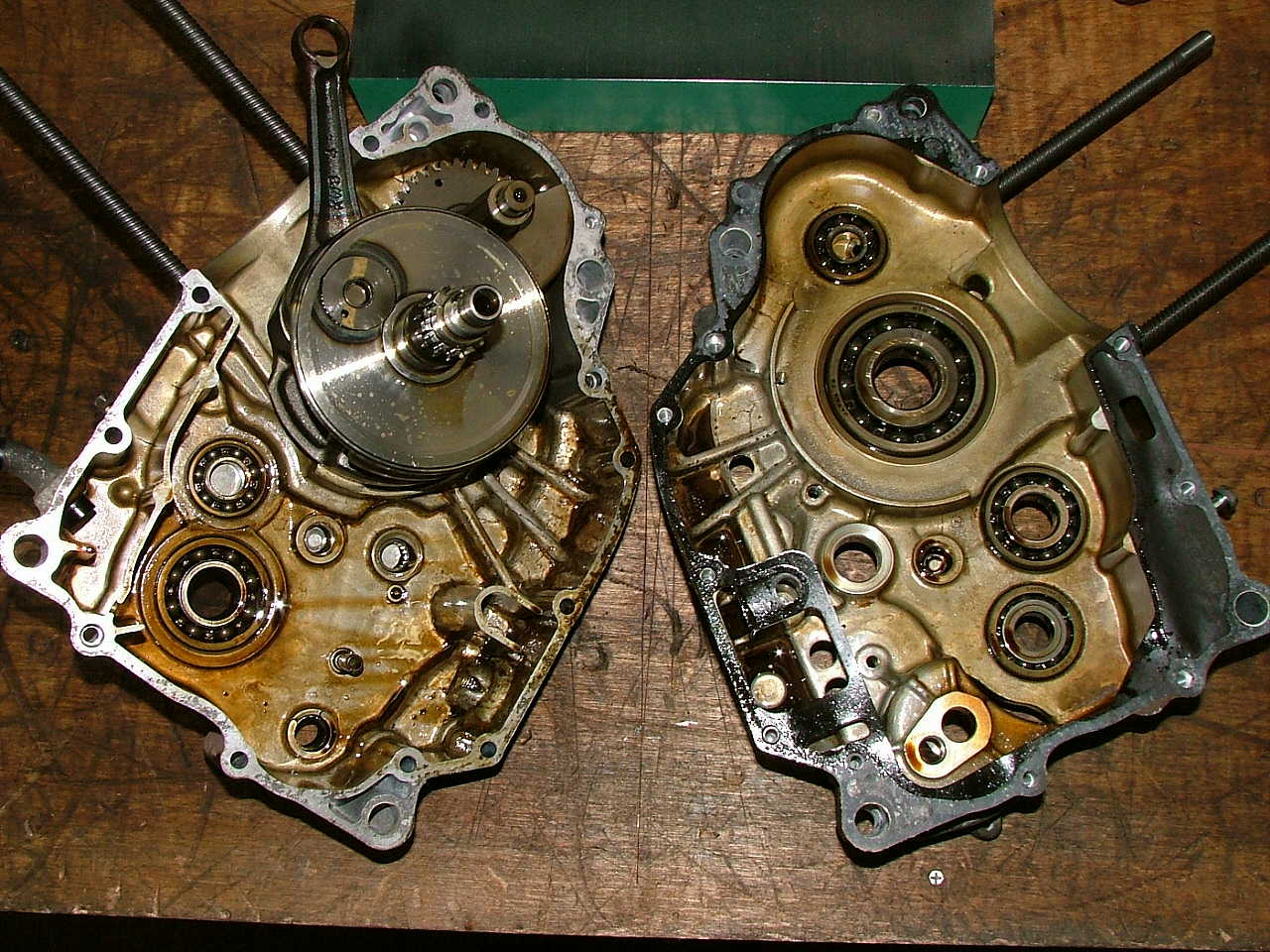

分割した、クランクケース。



ミッションのシフトカムには、クランクケース内部にて、チェンジペダルシャフトの動きが伝わります。

カタナはクランクケースの外側(クラッチハウジングと同じ側)にて、チェンジシャフトペダルの動きがシフトカムに伝わります。

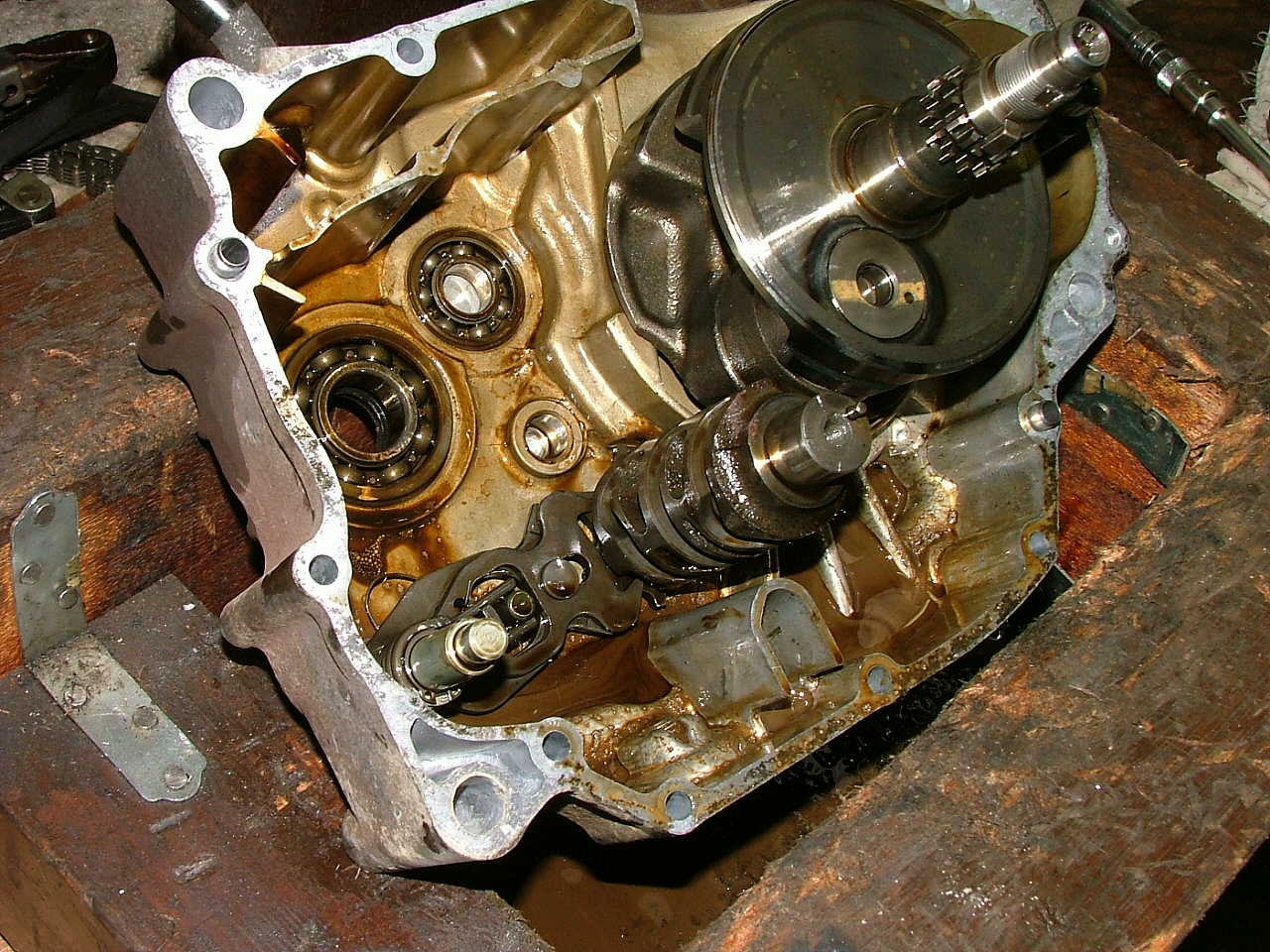

クランクシャフトは、左側ベアリングと共に、クランクケースに残ります。

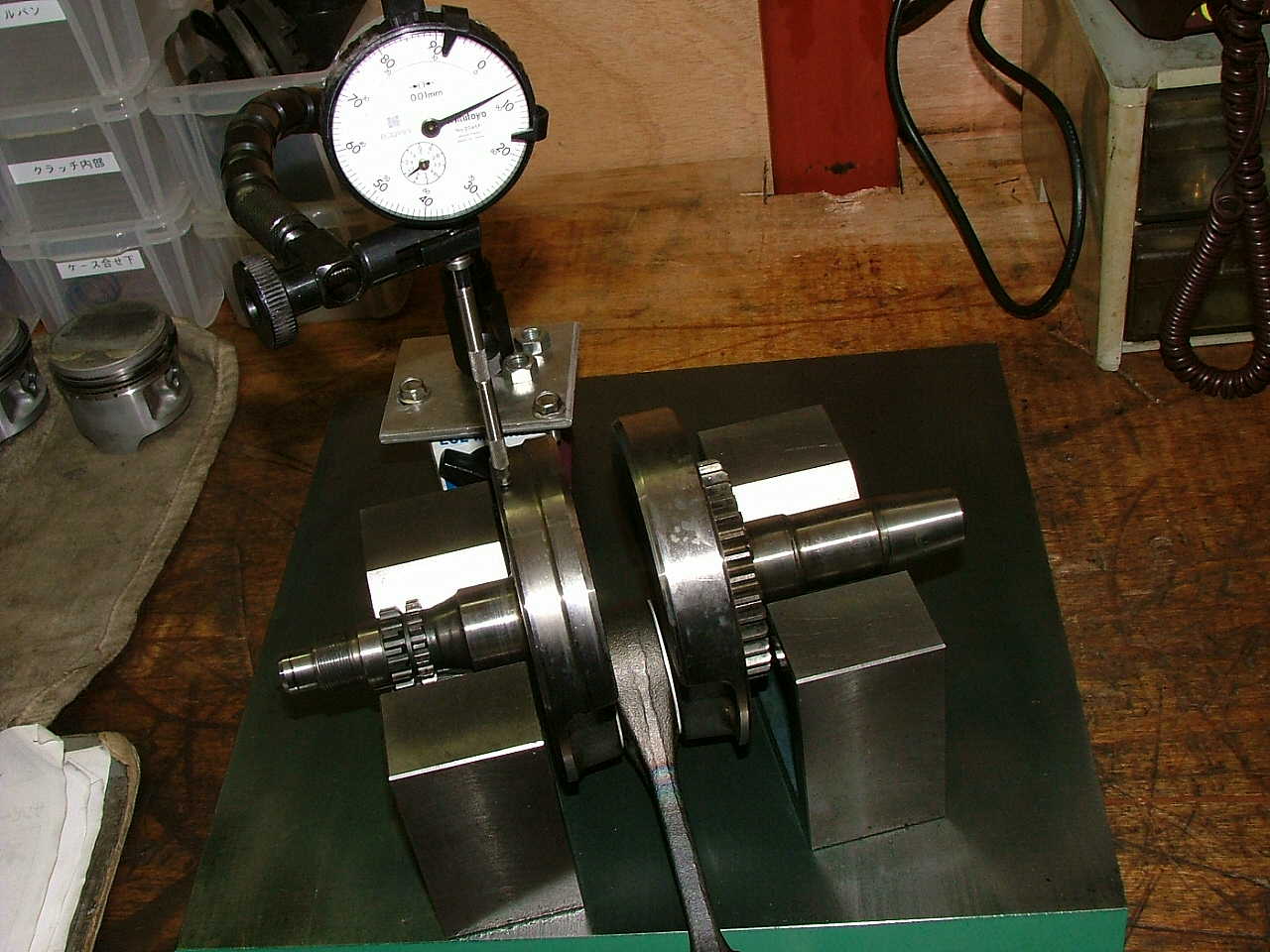

クランクシャフトの振れを測定します。

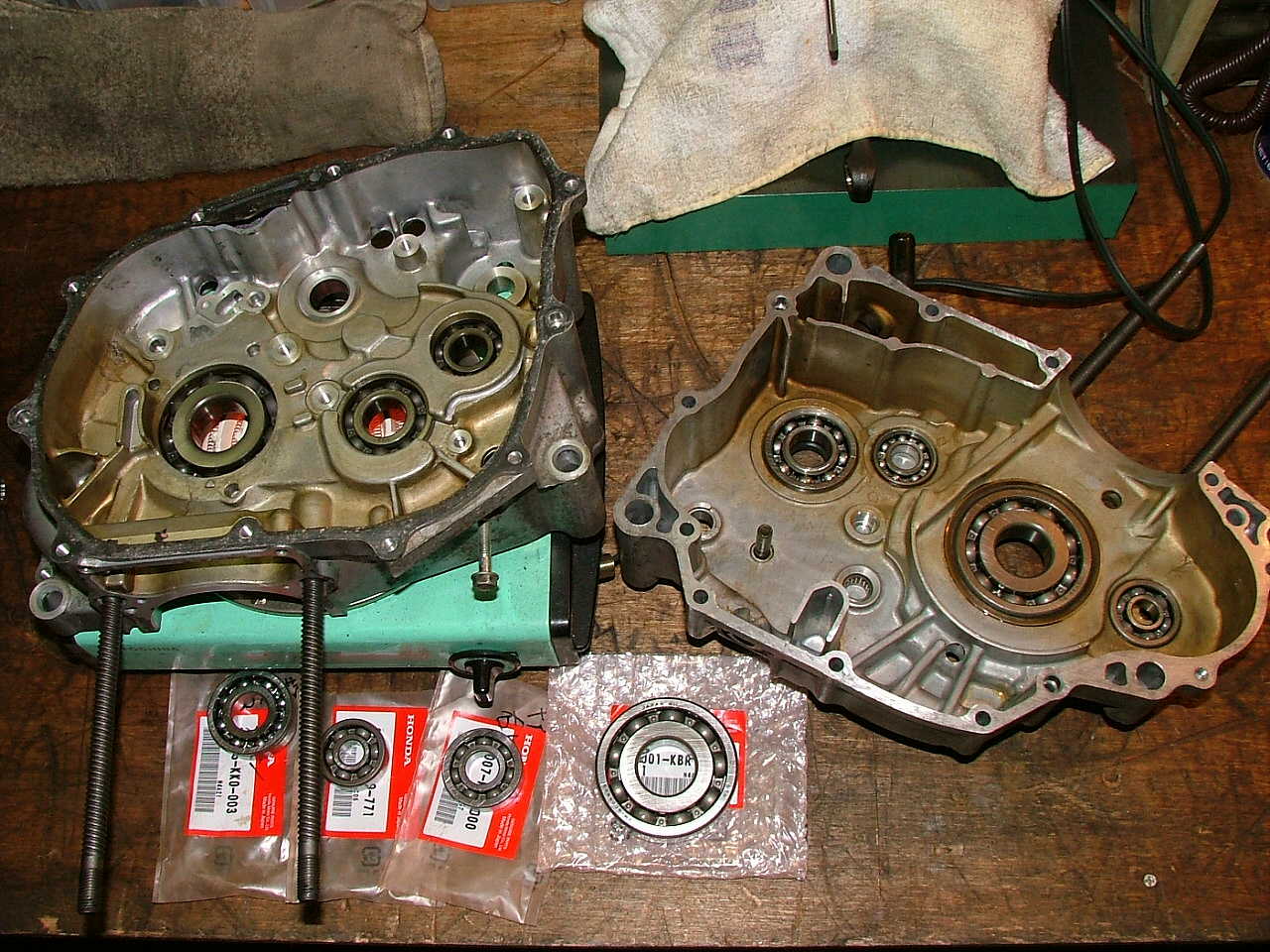

クランクケースベアリングを交換します。
