クランクケース組付け

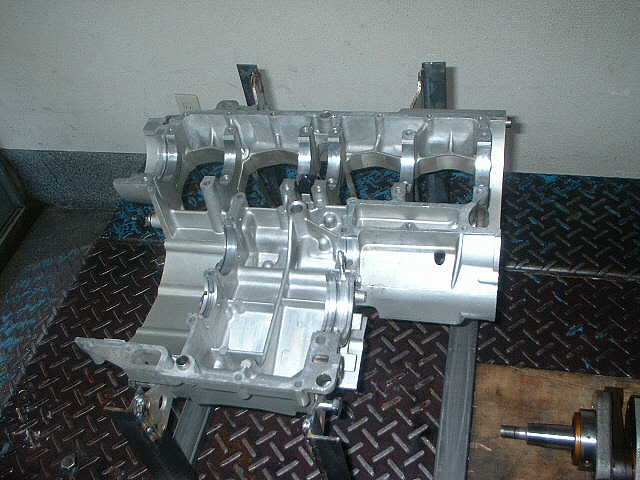

クランクケースの上側（アッパ側）が、組み立てを行なう時は下側になって組み立てていきます。（画像状態、乗る時とは逆状態です）　左右関係が全て逆になりますので、注意が必要です。

カムチェーン・テンショナ。

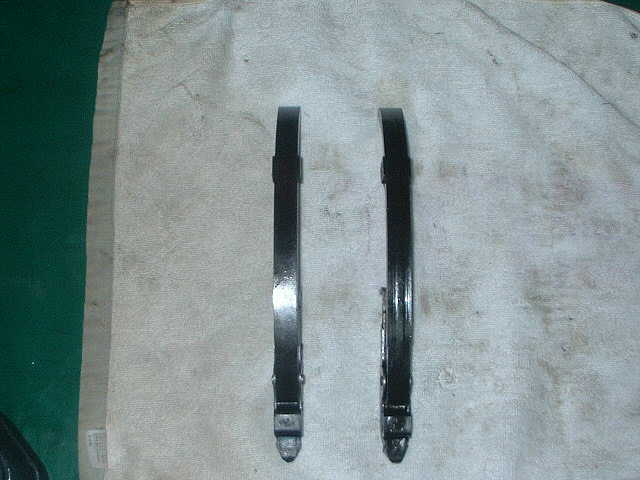

交換です。左が新品、右が交換前の磨耗状態です。

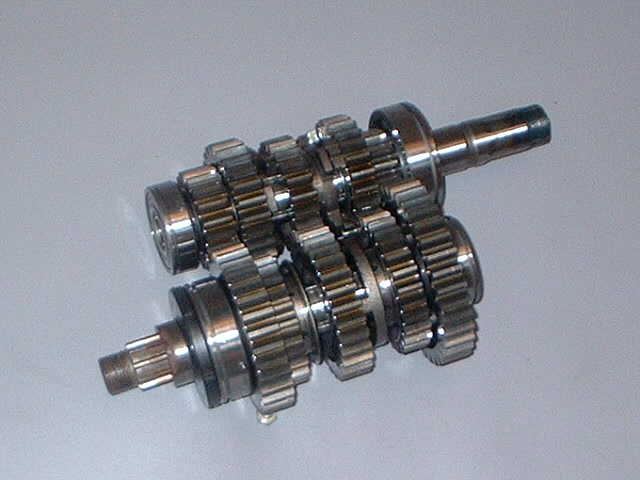

ミッションギアです。

上がクラッチ側＝カウンタシャフト

下がチェーン側＝ドライブシャフト

クランクシャフト側。

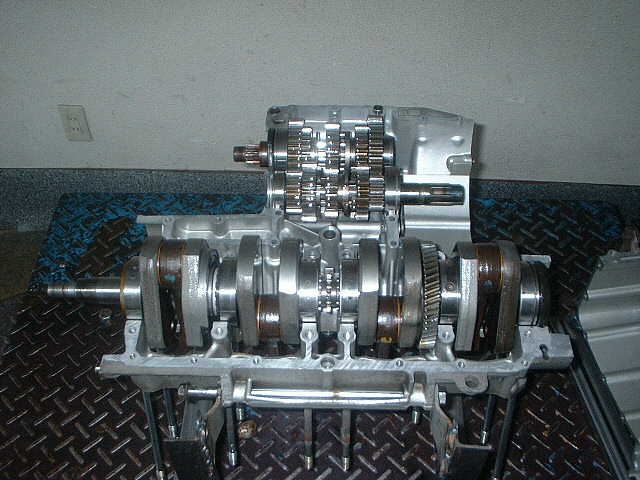

アッパクランクケースに、クランクシャフト、ミッション、各部ＯＳ、Ｏリング等を取り付けます。各部取り付け詳細に付いては、大幅カット致します。

ミッション側。

この上に、ロアクランクケースを取り付けます。 合わせ面に液体ガスケットを塗りますが、ベアリングとの合面はしっかり塗ります。合面の中でオイル通路の廻りに、必要以上に塗るのはいけません。注意が必要です。

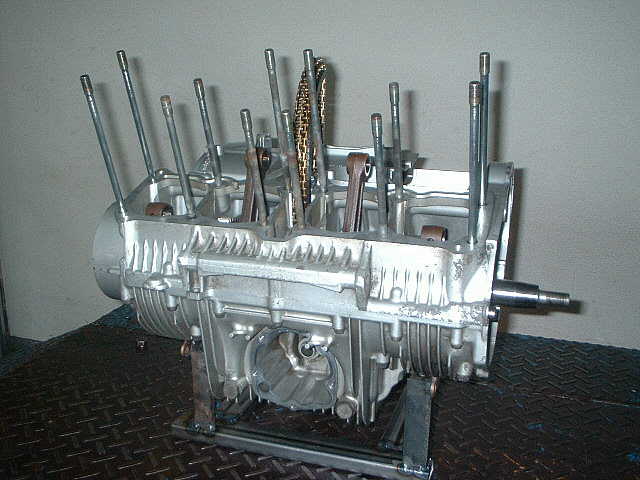

クランクケース完成

クランクケース合わせボルトの締め付け順序は、クランクケースに浮き出ています。順序にそって、仮締め→本締めで締め付けます。　レーシングカムチェーンの金色が光っています。
